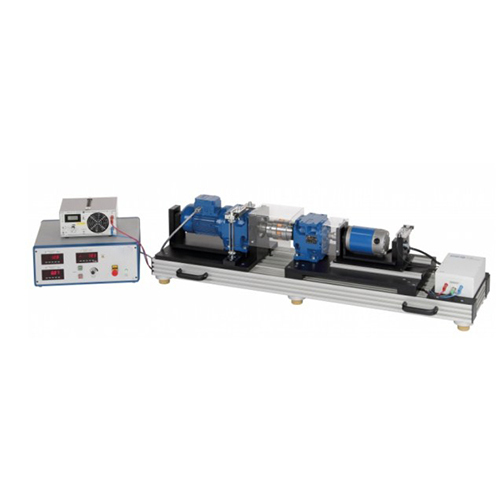

TB-220726-V-205 Sistem Pelatihan Penggerak Tenaga Angin Peralatan Didaktik Peralatan Pendidikan Kejuruan Peralatan Pelatihan Energi Terbarukan

Sistem ini harus mencakup tujuan pelatihan berikut:
Pembiasaan konversi energi putar menjadi energi listrik
Pengaruh torsi dan kecepatan terhadap efisiensi transmisi
Pengaruh torsi dan kecepatan terhadap efisiensi generator
Pengaruh karakteristik torsi tipikal rotor angin terhadap efisiensi keseluruhan rangkaian penggerak
Spesifikasi Teknis Minimum yang Diperlukan (sama atau lebih baik dari):
Motor penggerak dengan kecepatan terukur: 20 rpm, rentang kecepatan: 4 hingga 20 rpm, daya terukur: 0,35 kW dan torsi maksimum: 150 Nm
Gigi pacu dengan rasio transmisi 1:53, kapasitas beban: 330 Nm, efisiensi: tidak kurang dari 90%
Generator DC dengan kecepatan 1070 rpm, daya: 140 W dan arus/tegangan maksimum: 10 A/28 V serta sambungan untuk listrik Beban
Kemampuan melakukan simulasi karakteristik torsi tipikal
Harus mencakup beban yang dapat disesuaikan dengan tampilan digital yang dapat dialihkan untuk arus atau tegangan
Sensor untuk kecepatan generator dan torsi sisi penggerak dan generator
Harus mencakup penguat pengukur dengan tampilan digital dan elemen kontrol
Keluaran analog untuk mengirimkan nilai torsi dan kecepatan yang terukur
Set materi instruksional
Rentang pengukuran kecepatan: 0 hingga 1100 rpm
Rentang pengukuran torsi: 0 hingga 190 Nm dan 0 hingga 10 Nm
Rentang pengukuran arus: 0,005 hingga 23 A
Rentang pengukuran tegangan: 0 hingga 75 V
