1. Deskripsi

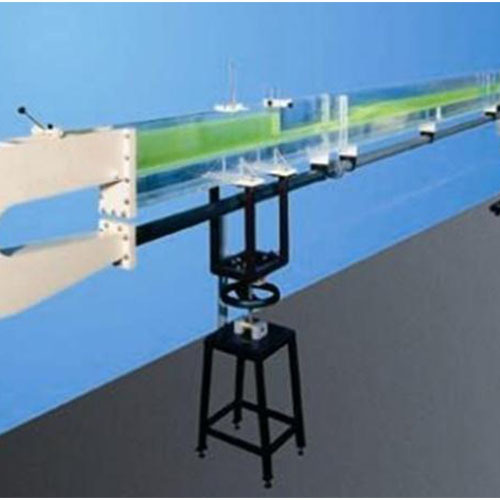

Saluran hidrolik EH1000 adalah saluran dengan kemiringan variabel, dan dinding sampingnya yang transparan memungkinkan visualisasi aliran fluida.
Tujuan pembelajaran:
Observasi berbagai jenis aliran: seragam, permanen, bervariasi secara bertahap maupun mendadak.
Identifikasi berbagai karakteristik aliran: deras (torrential), kritis, dan tenang (fluvial).
Distribusi kecepatan di dalam saluran.
Rumus-rumus Chezy, Bazin, dan Manning-Strickler.
Aliran di atas berbagai jenis ambang: ambang tipis, ambang tebal, dan ambang segitiga (weir).
Pengukuran aliran pada penampang kritis.
Transisi deras-tenang (torrential-fluvial): loncatan hidrolik (hydraulic jump).
Studi mengenai kurva olakan (eddy curves).
Aliran melalui Venturi dan/atau Parshall Flume.
Pengaruh kekasaran terhadap aliran.

2. Deskripsi Teknis:
Desain dan rancangan EH1000 memberikan karakteristik saluran seragam, yaitu kepatuhan yang ketat terhadap standar saluran ideal. Rasio panjang terhadap lebar pada EH1000 mengklasifikasikannya sebagai saluran panjang. Air bersirkulasi dalam sistem sirkuit tertutup.
Saluran EH1000 terbuat dari bahan Plexiglas.
Memiliki kekasaran yang seragam, saluran ini dirakit menggunakan metode perakitan khusus yang menjamin dinding-dindingnya sejajar dan memiliki penampang yang konstan.
Kekakuan saluran yang sempurna dipastikan oleh adanya balok kotak (box beam) berbahan Plexiglas. Pada bagian hilirnya, saluran ini bertumpu pada dongkrak ulir manual yang memungkinkan pengaturan kemiringan (gradien) positif maupun negatif secara presisi. Air dipompa dari tangki utama dan dialirkan ke dalam saluran melalui katup "duckbill" (paruh bebek) yang terletak di bagian hulu dari zona pengujian.
Katup "duckbill" tersebut berfungsi untuk meredam turbulensi, pusaran air, dan gangguan aliran yang berlebihan.
Laju aliran diatur menggunakan katup manual multi-putaran dan diukur menggunakan flow meter jarum elektromagnetik.
Ujung saluran diakhiri dengan ambang pelimpah (spillway) yang dilengkapi katup guillotine, di mana air kemudian jatuh kembali ke dalam tangki utama. Berkat konfigurasinya, ambang pelimpah ini senantiasa bebas sumbatan dan berfungsi sebagai peredam hidrolik yang esensial pada bagian keluaran saluran.
Unit bangku uji ini terdiri dari:
Pompa sentrifugal berbahan baja tahan karat (stainless steel) berdaya 1 kW
Tangki air
Flow meter tipe jarum dengan pelampung magnetik
2 buah pengukur vernier (vernier gauges); 1 buah tabung Pitot
1 buah ambang pelimpah (weir) berdinding tipis dengan ventilasi, 2 buah ambang pelimpah berdinding tebal, 1 buah venturi, 1 buah katup guillotine vertikal, 2 buah pilar jembatan, 1 buah ambang pelimpah segitiga, dan 1 buah dasar saluran kasar.
(Opsi tambahan—harga tidak termasuk; jika diperlukan, biaya tambahan akan dikenakan):
Saluran Parshall, sifon, katup sektor radial, ambang miring, ambang pelimpah tipe "ski jump", serta berbagai jenis ambang pelimpah lainnya.
