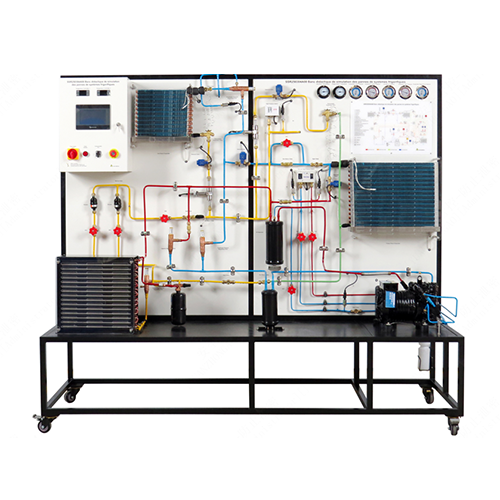

ZM6315 Simulator Pelatihan untuk Kegagalan Sistem Pendingin, Peralatan Laboratorium Pendidikan, Peralatan Laboratorium Pendingin, Peralatan Didaktik1. Pengenalan Produk
1.1 Deskripsi Produk
Simulator pelatihan kesalahan sistem pendingin udara, peralatan pelatihan pendingin ruangan edukatif, adalah perangkat untuk melatih siswa berbagai perguruan tinggi kejuruan atau pekerja di bidang teknik terkait.
Simulator ini dapat mempelajari prinsip pendinginan peralatan pendingin dan komponen yang dibutuhkan untuk pendinginan, serta mensimulasikan hingga 25 kegagalan pendinginan yang mungkin terjadi dalam proses pendinginan, termasuk kegagalan katup kompresor, kegagalan pemisah oli, kelebihan beban, pengisian yang tidak mencukupi, kebocoran katup periksa, kegagalan regulator tekanan evaporator, kegagalan katup ekspansi termostatik, evaporator lemari es, kelainan katup ekspansi termostatik - evaporator lemari es, kegagalan katup ekspansi termostatik - evaporator lemari es, kelainan katup ekspansi termostatik - evaporator lemari es, pipa hisap evaporator ruang pendingin positif - embun beku, pipa hisap evaporator ruang pendingin positif - embun beku, pembatasan filter kering dan kelainan tekanan pelepasan, yang dapat memberikan konten pelatihan praktis yang kaya kepada para pelajar.
1.2 Fitur Produk
1. Produk ini memiliki kinerja keselamatan listrik yang sangat baik, desain perlindungan yang sangat baik, dan keandalan pentanahan.
2. Desain produknya indah dan sederhana.
3. Produk ini mengadopsi langkah-langkah anti-korosi. Material padatnya kuat dan tahan lama, yang sangat memperpanjang masa pakai produk.
4. Unit pendingin peralatan ini menggunakan refrigeran yang ramah lingkungan dan bebas polusi.
5. Produk ini mendukung digitalisasi, dan dapat dengan cepat membaca dan menyesuaikan parameter melalui perangkat lunak atau layar.
2. Spesifikasi Teknis
2.1 Parameter Teknis
Parameter catu daya: AC tiga kawat satu fasa 220V ±10% 50Hz
2.2 Dimensi dan Berat
Dimensi: 2320mm*850mm*2040mm
Berat: sekitar 400kg
3. Pengenalan Produk
3.1 Badan Utama Peralatan
No. Nama Jumlah
1 Kotak daya 1
2 Termostat (evaporator pendingin dan pembeku) 2
3 HMI 1
4 Saklar beban 1
5 Lampu indikator daya 1
6 Port komunikasi 1
7 Saklar berhenti darurat 1
8 Filter 2
9 Pengaturan katup manual 7
10 Kondensor 1
11 Evaporator ruang pendingin 1
12 Katup solenoid 4
13 Pengukur aliran turbin 2
14 Katup pengatur kapasitas 1
15 Tangki penyimpanan cairan 1
16 Kaca pengintai 5
17 Pemisah gas-cair 1
18 Pemisah minyak 1
19 Sensor tekanan 2
20 Katup ekspansi termal 1
21 Pengukur tekanan mekanis 5
22 Sakelar perlindungan tekanan tinggi dan rendah 1
23 Freezer Evaporator 1
24 Peredam kejut 2
25 Kompresor terbuka 1
26 Botol pengumpul air limbah 1
3.2 Aksesoris Produk
No. Nama Jumlah
1 Kunci heksagonal 1
2 Kabel jaringan 1
3 Kain penyerap 1
4 Obeng plumb 1
5 USB 1
6 Sekering inti 5
7 Multimeter 1
4. Daftar percobaan pengajaran produk (lihat panduan percobaan untuk detailnya)
(1) Fase F1 kelainan
(2) F2 kelainan dua fase
(3) F3 kelompok kontak pemutus (perlindungan beban berlebih motor)
(4) F4 dua set kontak pemutus (perlindungan beban berlebih motor)
(5) F5 perlindungan beban berlebih termal kotak sakelar motor
(6) F6 kelainan koil (perlindungan motor) kotak starter
(7) F7 kelainan termostat (kulkas) tidak berfungsi
(8) F8 kelainan termostat (pembeku) tidak berfungsi
(9) F9 kerusakan katup kompresor
(10) F10 kerusakan pemisah oli
(11) F11 kelebihan beban
(12) F12 inflasi tidak cukup
(13) F13 kebocoran katup periksa
(14) F14 kerusakan regulator tekanan evaporator
(15) F15 katup ekspansi termostatik tidak berfungsi (evaporator pembeku)
(16) F16 kelainan katup ekspansi termostatik (evaporator pendingin)
(17) F17 katup ekspansi termostatik tidak berfungsi (evaporator ruang pendingin)
(18) F18 Kelainan katup ekspansi termostatik (evaporator ruang pendingin)
(19) F19 Pipa hisap positif evaporator eksternal pendingin - pembekuan
(20) F20 Pipa hisap positif evaporator eksternal pendingin - pembekuan
(21) F21 Pengering filter tersumbat
(22) F22 Kelainan tekanan buang
(23) F23 Kegagalan sistem pencairan gas panas
(24) F24 Tekanan hisap terlalu rendah (evaporator ruang pendingin)
(25) F25 Tekanan hisap terlalu tinggi (evaporator ruang pendingin)
