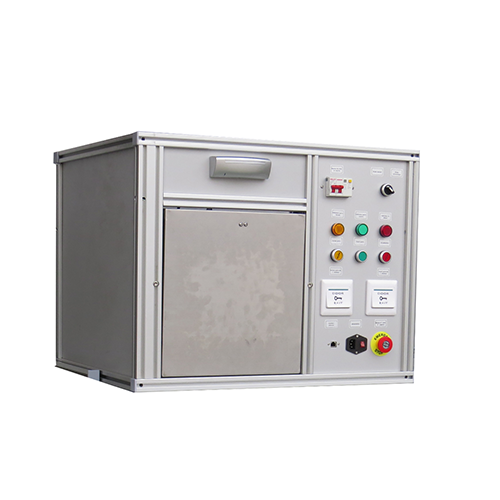

ZM3168T Model Pelatihan untuk Peralatan Pelatihan Mekatronika Pintu Otomatis Peralatan Didaktik Peralatan Pelatihan KejuruanI. Spesifikasi Teknis
1. Mode kontrol manual/otomatis untuk deteksi perangkat keras dan kalibrasi program.
2. Struktur terbuka yang cocok untuk pelatihan praktis.
I. Parameter kinerja
3. Daya input: AC220V plus atau minus 10% (fase tunggal tiga kawat);
4. Daya mesin: < 1kVA;
5. Dimensi: 1210 x 450 x 1030mm.
II. Produk yang termasuk dalam kursus
Teknologi deteksi sensor, pengontrol terprogram dan aplikasinya, teknologi kontrol kelistrikan, dan sebagainya.
III. Isi pengujian
1. Permesinan: instalasi mekanis dan pengaturan posisi perangkat;
2. Kelistrikan: pengkabelan komponen listrik dan pemilihan motor;
3. Sensor: pemilihan dan penerapan sensor gelombang mikro;
4. PLC: Pemrograman dan aplikasi PLC
V. Komponen operasi dan kotak industri meliputi:
- elemen proteksi standar: sakelar daya sekring, pemutus sirkuit termal magneto, relai termal.
- Aksesori yang diperlukan untuk mewujudkan 2 mode (jalan/berhenti)
PLC industri terpasang sepenuhnya, dengan 12 hingga 32 input digital dan 24 output digital. Dilengkapi perangkat lunak untuk multi-stasiun.
- Mode manual, pergerakan pintu, dan keamanan dikontrol oleh logika elektromagnetik
- Mode otomatis, otomatisasi memastikan kontrol pergerakan dan keamanan, dialog akses melalui keyboard, dan semua sinyalisasi
Bagian operasional dilengkapi dengan pintu miring
Pelajari semua keamanan yang diberlakukan oleh standar:
- Sensor fotolistrik dengan kontak output ganda
- Sakelar batas mekanis untuk membuka dan menutup
- Indikator lampu sinyalisasi pergerakan pintu
- Indikator lampu untuk zona akses aman
Pergerakan dipastikan oleh motor AC dengan gearbox yang dilengkapi pembatas torsi mekanis yang dapat disetel.
Penggerak pintu dipastikan oleh pinion dan rantai, dipandu oleh rel dan roller, 220V AC + T
