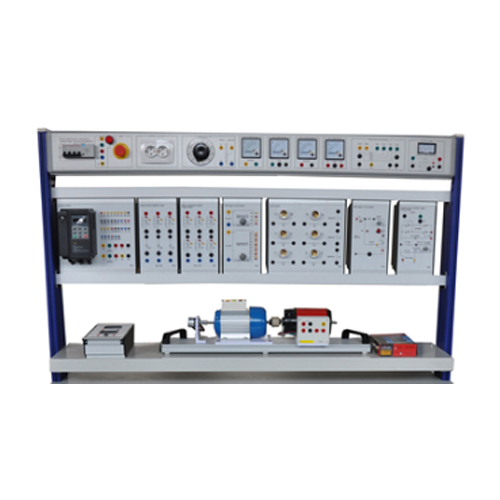

ST1110 Bangku Latihan Stabilizer Terkendali dan Tidak Terkendali, Bangku Latihan Sekolah, Peralatan Laboratorium Sekolah, Peralatan Pelatihan Listrik EdukatifI. Produk
1.1 Gambaran Umum
Perangkat pelatihan ini mencakup berbagai jenis unit rangkaian aplikasi tipikal elektronika daya. Melalui percobaan terkait, siswa dapat mengenal karakteristik listrik thyristor, menguasai prinsip kontrol dan mode kontrol, meningkatkan pengetahuan dan keterampilan siswa, dan cocok untuk pengajaran profesional dan evaluasi pelatihan keterampilan terkait di perguruan tinggi kejuruan, sekolah teknik tinggi, sekolah kejuruan menengah, dan sekolah teknik.
1.2 Fitur
(1) Meja pelatihan dengan struktur rangka kolom aluminium, catu daya terpasang terintegrasi, aman dan nyaman digunakan, serta tidak mudah rusak.
(2) Konfigurasi kotak gantung rangkaian unit lengkap, penggunaan kombinasi, dan variasi konten pelatihan yang lengkap.
(3) Unit yang digantung di dalam kotak dapat diatur secara fleksibel untuk menambah atau mengurangi jumlah unit yang terkait dengan subjek percobaan, untuk memenuhi kebutuhan pengguna yang berbeda.
(4) Platform pelatihan memiliki sistem perlindungan keselamatan yang baik.
II. Parameter Karakteristik
(1) Daya masukan: tiga fasa, lima kawat, 380V±10% 50Hz
(2) Dimensi: 1600mm×800mm×1000mm
Dimensi: 1600mm×400mm×950mm (tipe rangka = tipe meja)
(3) Kapasitas keseluruhan: ＜2.0KVA
(4) Berat: ＜100kg
(5) Kondisi kerja:
Suhu lingkungan: -10℃～+40℃
Kelembaban relatif: ＜85% (25℃)
3.1 Panel kontrol daya
Panel kontrol daya menggunakan panel profil paduan aluminium, struktur bodi tertutup, dan ditempatkan di bagian bawah sebagai satu kesatuan koneksi.
3.2 Kotak Daya
(1) Input daya tiga fasa, lima kabel, telah diuji dengan kontrol pemutus kebocoran, memiliki tombol berhenti darurat, Anda dapat memutus aliran listrik saat keadaan darurat.
(2) Panel kontrol memiliki dua voltmeter tipe titik, satu amperemeter, satu pengukur daya, satu pengukur non-daya.
(3) Dilengkapi dengan indikator, output colokan listrik Eropa, soket output pengaman.
(4) Output arus AC 220V internal, daya lilitan DC 220V, daya armatur DC yang dapat disesuaikan secara kontinu 0-220V, dengan fungsi perlindungan hubung singkat.
Daya: minimal 1kW
Modul penstabil memungkinkan untuk mewujudkan semua rangkaian dasar
-Penyearah jembatan satu fasa: PD2 semua dioda, PD2 semua thyristor, PD2 campuran simetris, PD2 campuran asimetris
-Penyearah jembatan 3 fasa: P3 semua dioda, P3 semua thyristor, PD3 semua dioda, PD3 campuran, PD3 semua thyristor.
Beban: muatan R (minimal 700W), L, C (minimal 700 VA) dan motor/generator dengan daya eksitasi terpisah/gabungan 700 W dengan dinamometer takimetrik
Unit kontrol: memungkinkan untuk mengontrol berbagai rangkaian dengan tampilan instan sudut inisiasi dalam derajat
Modul akuisisi data: menampilkan berbagai sinyal kontrol dan nilai keluaran (tegangan dan arus)
Unit catu daya: satu fasa dan 3 fasa yang sesuai untuk penelitian
Meja kerja dilindungi dari kesalahan manuver (hubung singkat…) dan dilengkapi dengan
soket pengaman Ø 4mm
4. Percobaan lengkap
(1) percobaan kognitif penyearah jembatan satu fasa dan penyearah jembatan tiga fasa
