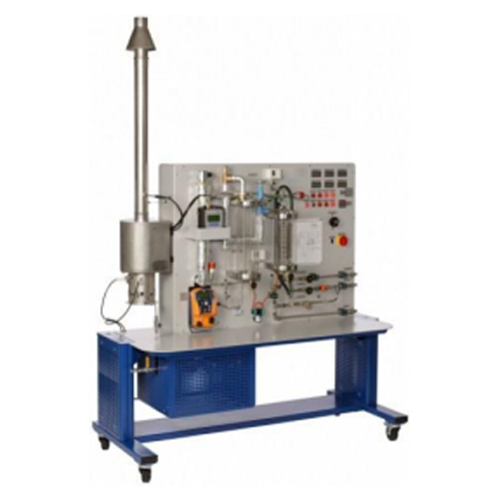

ET 850 Generator Uap Pelatih Peralatan Pendidikan Sekolah Pelatih Kejuruan Meja Kerja Peralatan Pelatihan TermalGenerator uap menghasilkan uap yang nantinya akan digunakan dalam penggerak turbin uap atau untuk pemanasan. Generator uap dan konsumen uap bersama-sama membentuk pembangkit listrik tenaga uap. Pembangkit listrik tenaga uap bekerja sesuai dengan siklus Rankine yang masih merupakan salah satu proses siklik yang paling penting yang digunakan secara industri. Pembangkit listrik tenaga uap terutama digunakan untuk pembangkitan tenaga listrik. Generator uap ET 850 dan turbin uap aksial ET 851 bersama-sama membentuk pembangkit listrik tenaga uap skala laboratorium yang lengkap. Trainer ET 850 berfungsi untuk membiasakan siswa dengan komponen dan prinsip kerja generator uap dan memungkinkan mereka untuk memeriksa nilai-nilai karakteristik sistem. Jika generator uap dioperasikan tanpa turbin uap, uap yang dihasilkan langsung dicairkan dalam kondensor dan dialirkan kembali ke sirkuit penguapan melalui pompa kondensat dan air umpan. Pompa jet air mengeluarkan udara dari kondensor dan menghasilkan tekanan negatif. Boiler uap adalah boiler sekali lewat dengan kandungan air yang kecil dan waktu pemanasan yang singkat.
Karena semua komponen tersusun rapi di panel depan, proses siklik dapat dengan mudah dipantau dan dipahami. Sensor merekam suhu, tekanan, dan laju aliran di semua titik yang relevan. Nilai yang diukur dapat dibaca pada tampilan digital. Pada saat yang sama, nilai yang diukur juga dapat ditransmisikan langsung ke PC melalui USB. Perangkat lunak akuisisi data disertakan. Generator uap telah dibangun sesuai dengan Petunjuk Peralatan Tekanan, telah diuji tekanannya, dan dilengkapi dengan semua perangkat keselamatan yang diwajibkan secara hukum. Spesifikasi generator uap dengan pemanas bertenaga gas ET 851 turbin uap dapat dihubungkan untuk mengoperasikan pembangkit listrik tenaga uap kondensor sebagai silinder kaca berdinding tebal dengan koil tabung berpendingin air dan pompa jet air untuk ekstraksi udara pasokan air umpan sirkuit tertutup sensor untuk suhu, tekanan, laju aliran fasilitas keselamatan sesuai dengan Petunjuk Peralatan Tekanan untuk pengoperasian yang aman analisis gas buang dengan perangkat lunak penganalisis gas buang untuk akuisisi data melalui USB di bawah Windows 8.1, 10 Data teknis Daya pemanas pembakar: 6kW Generator uap sekali lewat tekanan operasi boiler: 8bar, tekanan maks.: 10bar maks. Suhu uap: 250°C maks. Keluaran uap: 8kg/jam daya superheater: 750W Rentang pengukuran suhu: 0…400°C tekanan: 0…1,6bar abs. (kondensor) 0…16bar (uap hidup) laju aliran: 0…14L/menit (gas propana) 0…720L/jam (air pendingin)
0…15L/jam (air umpan) 230V, 50Hz, 1 fase 230V, 60Hz, 1 fase, 120V, 60Hz, 1 fase UL/CSA opsional
