ZM2139 Kotak Eksperimen Uji Karakteristik Baterai Surya Peralatan Didaktik Peralatan Pelatihan Kejuruan Peralatan Pelatihan Energi Terbarukan

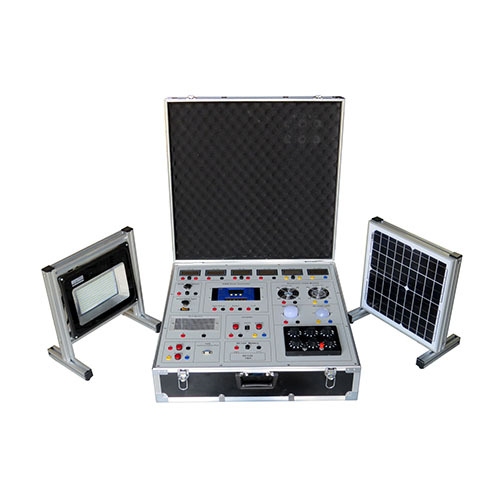

Mengadopsi struktur kotak dan terbagi menjadi dua kotak percobaan: satu digunakan untuk menyimpan panel surya dan sumber cahaya simulasi, dan kotak percobaan lainnya berisi layar sentuh, pengontrol, inverter, baterai, beban, dll.
Layar sentuh berwarna 1,7 inci:
Layar antarmuka termometer, layar antarmuka higrometer, layar antarmuka iluminometer
Tegangan input PV, arus, daya; tegangan output, arus, daya; tampilan kurva dinamis tegangan baterai
Tampilan kurva dinamis tegangan output inverter, arus, daya, dan konsumsi listrik
Pengaturan kesalahan dan kontrol sumber cahaya analog, inverter, pengalihan beban yang berbeda, dll. dapat dilakukan melalui layar sentuh.
Dengan antarmuka USB, dapat ditampilkan dan dikontrol oleh perangkat lunak di komputer.
2. Pengukuran karakteristik suhu baterai surya:
Metode penyesuaian: penyesuaian cerdas layar sentuh
Sinyal input: resistansi platinum Pt100; resolusi: 0,1℃; akurasi pengukuran: alarm suhu berlebih kelas 0,5; 3. Sensor iluminasi: mengukur efek perubahan kecerahan sumber cahaya simulasi pada baterai surya.
4. Unit deteksi lingkungan: dapat mengukur suhu dan kelembapan sekitar secara langsung.
5. Sumber cahaya analog: lampu sorot 550W.
6. Panel surya: 20W. Inverter 7.500W; dapat menguji berbagai beban AC 220V.
7. Pengontrol: 10A. Dilengkapi fungsi komunikasi.
8. Baterai: tegangan nominal: 12V; kapasitas nominal: tidak kurang dari 12Ah.
9. Pengaturan kesalahan: Menyediakan pengaturan kesalahan umum untuk sirkuit fotovoltaik, dan memasukkan kata sandi melalui layar sentuh untuk masuk ke antarmuka pengaturan kesalahan.
10. Pengukuran karakteristik suhu baterai surya: penyesuaian cerdas otomatis.
Sinyal input: resistansi platinum Pt100. Resolusi: 0,1℃. Akurasi pengukuran: 0,5 kelas.
11. Sel beban.
A. Beban induktif DC12V, beban resistif DC12V. B. Beban induktif AC220V, beban resistif AC220V;
