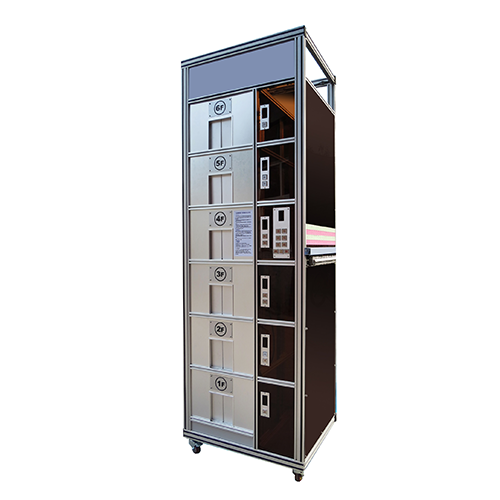

ZM2101 Peralatan Pelatihan Mekatronika Lift Transparan Enam Lapis, Peralatan Didaktik, Peralatan Pelatihan KejuruanI. Karakteristik Sistem.
Perangkat pelatihan pengajaran integrasi mekanik dan listrik lift transparan membutuhkan penelitian dan pengembangan, yang menggabungkan PLC, penyesuaian konversi frekuensi, deteksi sensor, kontrol posisi, kontrol kuantitas sakelar kombinasi organik kompleks, perangkat kontrol logika temporal dalam pengajaran terintegrasi. Dapat memenuhi teknologi kontrol terprogram, teknologi kontrol lift modern, pengajaran praktik teknologi lift, seperti posisi di perguruan tinggi dan universitas, sekolah menengah teknik, siswa sekolah kejuruan dalam perawatan lift dan pelatihan PLC.
Desain struktur transparan, struktur internal lift, proses operasinya jelas. Untuk memungkinkan siswa memahami dan mengerti struktur lift dan prinsip operasinya.
Fitur: Slot terbuat dari plastik, bukan struktur logam asli, hanya dapat melakukan pelatihan listrik, tidak dapat mengamati struktur mekanik slot lift sebenarnya.
II. Kinerja Teknis.
1. Daya masukan: satu fasa tiga kawat 220V plus atau minus 10% 50Hz.
2. Lingkungan kerja: suhu -10 ~ +40, kelembapan relatif < 85% (25%), ketinggian < 4000m.
3. Kapasitas perangkat: < 1,5kVA.
4. Ukuran mesin: 700mm * 700mm * 2300mm.
III. Struktur Dasar.
1. Lift bertingkat memiliki enam lantai.
2. Bagian ruang mesin: termasuk mesin traksi, perangkat pembatas kecepatan, sakelar batas, kabinet kontrol, dan perangkat pemilihan mekanis;
3. Bagian saluran sumur: termasuk rel pemandu, peralatan berat, penyangga, perangkat penegang tali kawat baja pembatas kecepatan, kabel penggerak, dll.;
4. Bagian pintu aula: termasuk pintu aula, kotak tombol panggil, perangkat tampilan lantai, dll.;
5. Bagian kabin: termasuk sangkar, penjepit pengaman, sepatu pemandu, pembuka pintu otomatis, kotak kontrol, lampu indikator di dalam sangkar, penerangan kabin, dll.
IV. Daftar Pelatihan
1. Deteksi sensor.
2. Penggunaan dasar inverter.
3. Instruksi pengatur waktu.
4. Instruksi operasi matematis.
5. Penghitung kecepatan tinggi.
6. Kabin akan membuka dan menutup secara otomatis.
7. Simulasi lift menjalankan penggerak indikator panggilan.
8. Tampilan lantai
9. Perlindungan keselamatan momen mesin pintu.
10. Kontrol keamanan pintu.
11. Perlindungan sakelar terminal lift.
12. Kontrol pengangkatan dan perlambatan lift.
13. Menggunakan penempatan encoder fotolistrik.
14. Pesan suara
