HM 168 Transportasi Sedimen di Aliran Sungai Peralatan Didaktik Peralatan Pelatihan Kejuruan Peralatan Laboratorium Mekanika Fluida
1. Deskripsi

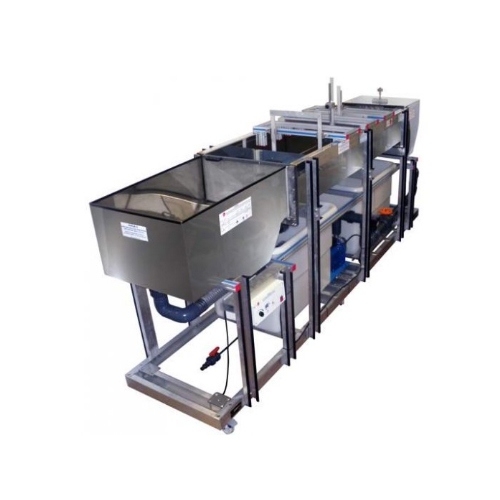

HM 168 mendemonstrasikan fenomena penting transportasi sedimen dasar di area dekat dasar pada debit subkritis. Dimensi besar bagian eksperimental memungkinkan pemodelan aliran sungai dengan dan tanpa struktur.
Elemen inti dari saluran eksperimental HM 168 adalah bagian eksperimental baja tahan karat. Lapisan sedimen setinggi hingga 10 cm yang menutupi area 5x0,8 m memungkinkan transportasi sedimen dasar dipelajari. Sedimen ditahan di bagian eksperimental oleh ambang pelat di saluran masuk dan keluar. Tangki setelah pengurasan air berisi perangkap sedimen dengan elemen filter untuk pasir. Sirkuit air tertutup.
Selain transportasi sedimen dasar di saluran terbuka tanpa struktur, beberapa model juga dapat digunakan untuk mengamati tanda-tanda hambatan sungai, yaitu pembentukan gerusan dan pengendapan lumpur di struktur. Pilar jembatan, ambang pelat, atau pulau dapat dimasukkan ke dalam bagian eksperimental. Anda juga dapat mendesain model Anda sendiri menggunakan pelat defleksi dan baja sudut.
Pengukuran profil sedimen di sepanjang dasar dan penentuan kedalaman debit di setiap titik pada bagian percobaan dilakukan melalui pembawa instrumen yang dapat dipindahkan dan pengukur titik. Debit diukur melalui pengukur aliran elektromagnetik.
2. Spesifikasi
Transportasi sedimen dasar saluran terbuka
Saluran eksperimental dengan bagian eksperimental, elemen masuk, elemen keluar, sirkuit air tertutup, 1 set model
Sirkuit air tertutup dengan tangki air dengan perangkap sedimen, pompa, dan pengukur aliran elektromagnetik
Bagian eksperimental dengan alur untuk ambang pelat untuk mewujudkan kondisi aliran yang berbeda
Pengukuran profil di sepanjang dasar dengan pembawa instrumen yang dapat dipindahkan dan pengukur titik
Elemen masuk dengan ambang pelat untuk melindungi dari aliran balik sedimen
Model yang disertakan: 3 pilar jembatan, 2 pulau, satu set pelat defleksi (untuk ide model Anda sendiri)
Perangkap sedimen dengan elemen filter untuk pasir
Bagian eksperimental, elemen masuk dan keluar terbuat dari baja tahan karat
3. Data Teknis
Saluran eksperimental
Baja tahan karat
Dimensi bagian eksperimental: 5000x800x250mm
Pompa
Konsumsi daya: 2,2kW
Ketinggian maksimum: 11,5m
maks. Laju aliran: 74 m³/jam
Tangki penyimpanan, isi: sekitar 1000 L
Elemen filter perangkap sedimen
ukuran lubang: 0,3 mm (49 mesh)
Pengukur aliran
rentang pengukuran: 80 m³/jam
400 V, 50 Hz, 3 fase
400 V, 60 Hz, 3 fase; 230 V, 60 Hz, 3 fase
