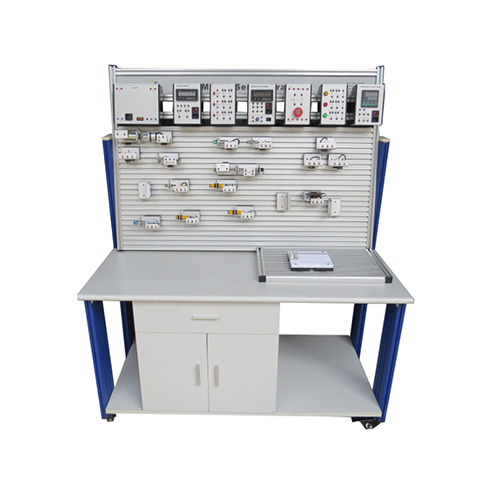

ZE3601 Set Pelatihan Sensor Kedekatan Peralatan Pelatihan Mekatronika Peralatan Didaktik Peralatan Pelatihan Kejuruan1. Tinjauan Produk
1.1 Tinjauan
Perangkat pelatihan ini merupakan sistem inovatif dan terbuka yang cocok untuk berbagai aplikasi, fleksibel, modular, dan sepenuhnya memanfaatkan komponen sensor yang digunakan dalam produksi industri. Perangkat ini dapat digunakan oleh siswa di sekolah. Selama pelatihan, Anda akan memahami situasi aktual pengujian dan kontrol dalam produksi modern. Dengan mempelajari, merakit, dan mengembangkan desain secara langsung, serta menguasai teknologi aplikasi semua aspek teknologi sensor, Anda dapat mengungkap masalah, memecahkan masalah, dan mempelajari lebih banyak praktik secara mandiri. Pengetahuan, pemikiran terbuka, meningkatkan kemampuan praktik dan keterampilan, serta mengembangkan pengetahuan dan keterampilan siswa yang sesuai. Perangkat ini cocok untuk sekolah kejuruan tinggi, sekolah kejuruan menengah, dan sekolah teknik terkait pengajaran dan pelatihan keterampilan profesional. Sistem pelatihan ini tidak hanya diperuntukkan bagi siswa sekolah, tetapi juga bagi tenaga teknis di bidang kelistrikan industri, teknik mekatronika, instalasi peralatan mekanik dan listrik, kelistrikan daya, instalasi peralatan elektronik, pemrosesan otomatis, teknologi penyesuaian dan kontrol, manufaktur mekanik dan pelatihan insinyur listrik, pelatihan insinyur listrik untuk proses dan manajemen proses, dll.
1.2 Fitur
(1) Platform pelatihan menggunakan struktur rangka kolom profil aluminium, yang dibangun dengan substrat paduan aluminium dan platform pelatihan. Bagian bawah platform pelatihan dilengkapi dengan roda universal yang dapat digerakkan secara fleksibel. Berbagai modul sensor ditempatkan pada substrat, yang nyaman digunakan dan tidak mudah rusak.
(2) Rangkaian sensor lengkap dan dapat dikombinasikan dengan berbagai cara.
(3) Struktur keseluruhan menggunakan tipe terbuka dan dapat dibongkar, yang dapat dengan mudah diganti, dan isi modul ditentukan berdasarkan prinsip fungsi produktif dan fungsi pembelajaran terintegrasi, sehingga modul yang dibutuhkan dapat dipilih dengan mudah selama pengajaran atau kompetisi.
(4) Perangkat pelatihan dan penilaian merupakan komponen tegangan rendah dan aman digunakan. 2. Parameter kinerja
(1) Daya input: sistem tiga kawat fase tunggal 220V±10% 50Hz
(2) Dimensi: 1320mm × 650mm × 1680mm
(3) Kapasitas mesin: <1,5KVA
(4) Berat: <100kg
(5) Kondisi kerja: suhu sekitar -10°C ~ +40°C, kelembapan relatif <85% (25°C)
(6) Perlindungan keamanan: Dilengkapi dengan perangkat proteksi tegangan bocor dan arus bocor, keamanan memenuhi standar nasional.
3, komposisi produk
3.1 Meja latihan
Meja latihan ini ditopang oleh profil aluminium dan roda universal bawah dengan rem untuk pergerakan dan pemosisian yang fleksibel. Meja ini menggunakan substrat kepadatan tinggi setebal 25 mm, dan permukaannya dilapisi panel tahan api suhu dan tekanan tinggi. Meja ini memiliki satu laci rel tiga bagian dan satu kabinet bawah. Strukturnya kokoh dan indah.
3.2 Unit kotak gantung multifungsi
Kotak gantung tombol berhenti darurat
Tombol berhenti darurat terhubung ke terminal catu daya 24V, dan kontaknya yang normal terbuka dan normal tertutup dilepas.
Kotak gantung tombol
Kotak gantung tombol dilengkapi dengan tiga tombol menyala berwarna kuning, hijau, dan merah, dan titik normal terbuka dan tertutup setiap tombol diarahkan keluar melalui terminal.
Kotak gantung relai
Kotak gantung relai dilengkapi dengan tiga relai. Kumparan relai memiliki lampu indikator untuk menunjukkan status relai. Posisi normal terbuka dan tertutup setiap relai dan kumparan diarahkan keluar melalui terminal. Kotak gantung penghitung
Catu daya penghitung adalah DC24V, yang dapat mengukur input digital dan memiliki output normal tertutup dan normal terbuka.
Kotak gantung PWM
Modul PWM, inputnya adalah DC24V, terminal output terhubung ke motor DC, satu roda gigi berputar maju, dan roda gigi kedua berputar mundur.
Modul daya DC0-24V
Input kotak catu daya adalah AC 220V, yang dikendalikan oleh sakelar, dan kotak catu daya mengeluarkan catu daya DC 0-24V yang teregulasi. Catu daya DC yang teregulasi memiliki nilai 4A dan dilindungi oleh sekring. 3.3 Komponen Peralatan
1. Sensor sakelar buluh
2. Sensor jarak kapasitif
3. Sensor fotolistrik (tipe U)
4. Sensor Serat Optik
5. Sensor magnetik
6. Sensor fotolistrik (tipe reflektif)
7. Reflektor
8. Sensor induktif
9. Motor DC (0-200rpm)
10. Target material, target magnetik
11. Panel operasi
12. Multimeter, kabel daya, jalur uji K2 (beberapa)
4, dapat melengkapi konten pelatihan
4.1 Karakteristik peralihan berbagai jenis sensor
1. Karakteristik peralihan sensor induktif
2. Karakteristik peralihan sensor kapasitif
3. Karakteristik peralihan sensor fotolistrik
4. Karakteristik peralihan sensor magnetik
5. Karakteristik peralihan sensor buluh
4.2 Eksperimen induksi berbagai sensor pada objek yang berbeda
1. Eksperimen uji jarak induksi berbagai sensor pada objek material yang berbeda
2. Eksperimen uji jarak penginderaan berbagai sensor untuk ketebalan yang berbeda objek
3. Respons berbagai sensor terhadap permukaan yang berbeda
4.3 Eksperimen penghitungan motor berbasis sensor
