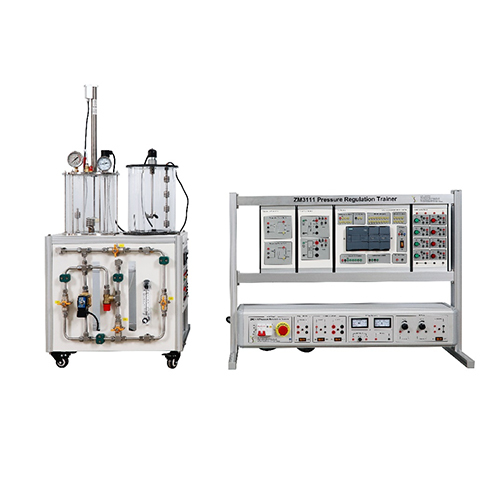

ZM3111 Peralatan Pelatihan Regulasi Tekanan, Peralatan Pendidikan Kejuruan, Peralatan Pelatihan Kontrol Proses

I. Gambaran Umum Produk
1.1 Gambaran Umum
Meja pengajaran studi proses regulasi tekanan memungkinkan: studi prinsip regulasi, kalibrasi dan parameterisasi regulator, konverter, transmitter, dan katup. Studi regulasi loop, regulasi tipe all or nothing, regulasi tipe P/PI/PID, penundaan dengan suhu variabel. Perhitungan menggunakan perangkat lunak pemantauan dan tabel pemantauan akuisisi data.
1.2 Fitur
1. Desain produk kecil, indah, kokoh, dan tahan lama
2. Produk dirancang secara modular, dan strukturnya jelas dan mudah dipahami
3. Desain produk aman, dan katup pengaman dipasang untuk memastikan keamanan pengguna
4. Produk mendukung digitalisasi, dan pengumpulan data dapat dilakukan melalui PC
II. Parameter Kinerja
2.1 Parameter Teknis
Parameter catu daya: AC 220V 50Hz satu fasa
Pemutus sirkuit proteksi kebocoran: 2P; 16A;
Parameter transmitter suhu: PT100; DC24V; 0-100℃; output 4-20mA
Kondisi lingkungan kerja: suhu sekitar -10℃～+40℃, kelembaban relatif < 85% (25℃).
2.2 Dimensi dan Berat
Ukuran 1: 580*580*1230mm
Berat 1: <50kg
Ukuran 2: 1010*440*780mm
Berat 2: <50kg

III. Daftar Komponen dan Pengenalan Detail
3.1 Bagian Utama
Nomor Nama
1 Pengukur level elektronik
2 Pengukur tekanan
3 Katup buang
4 Pengukur tekanan elektronik
5 Termometer
6 Motor pengaduk
7 Tangki air pencampur
8 Pengukur level empat tautan
9 Rangka listrik
10 Sakelar level digital
11 Pemanas
12 Bilah pengaduk
13 Meter TDS
14 Termometer
15 Katup kontrol proporsional
16 Meter konduktivitas
17 Katup solenoid
18 Katup pengaman
19 Pengukur aliran
20 Katup
21 Kotak daya
3.2 Bagian Listrik
Nomor Nama
1 Kotak gantung pemancar suhu
2 Kotak gantung sirkuit penggerak
3 Kotak gantung PLC
4 Kotak gantung sakelar tombol
5 Sirkuit pemutus arus
6 Sakelar berhenti darurat
7 Keluaran DC24V
8 DC5V/DC48V
9 Modul pengukuran tegangan dan arus
10 Modul catu daya DC
3.3 Komponen Aksesori
Nomor Nama
1 Pipa udara transparan
2 Kabel jaringan
3 Kabel listrik biru 2mm
4 Kabel listrik hijau 2mm
5 Kabel listrik kuning 2mm
6 Kabel listrik merah 2mm
7 Kabel listrik hitam 2mm
8 Kabel listrik kuning 4mm
9 Kabel listrik merah 4mm
10 Kabel listrik hitam 4mm
11 Kabel listrik biru 4mm
12 Kabel listrik hitam 3mm
13 Kabel listrik merah 3mm
IV. Daftar Konfigurasi Produk
Nomor Nama Jumlah
1 Pengukur level elektronik 1
2 Pengukur tekanan 1
3 Katup buang 1
4 Pengukur tekanan elektronik 1
5 Termometer 1
6 Motor pengaduk 1
7 Tangki air pencampur 1
8 Pengukur level empat tautan 1
9 Rangka listrik 1
10 Sakelar level digital 1
11 Pemanas 1
12 Bilah pengaduk 1
13 Meter TDS 1
14 Termometer 1
15 Katup kontrol proporsional 1
16 Meter konduktivitas 1
17 Katup solenoid 1
18 Katup pengaman 1
19 Pengukur aliran 1
20 Katup 4
21 Kotak catu daya 1
22 Kotak gantung pemancar suhu 1
23 Kotak gantung sirkuit penggerak 1
24 Kotak gantung PLC 1
25 Kotak gantung sakelar tombol 1
26 Pemutus sirkuit 1
27 Sakelar berhenti darurat 1
28 Pipa udara transparan 1
29 Kabel jaringan 1
30 Kabel listrik biru 2mm 5
31 Kabel listrik hijau 2mm 10
32 Kabel listrik kuning 2mm 20
33 Kabel listrik merah 2mm 15
34 Kabel listrik hitam 2mm 15
35 Kabel listrik kuning 4mm 2
36 Kabel listrik merah 4mm 2
37 Kabel listrik hitam 4mm 2
38 Kabel listrik biru 4mm 2
39 Kabel listrik hitam 3mm 2
40 Kabel listrik merah 3mm 2
V. Daftar Percobaan
Percobaan 1 Percobaan kontrol katup proporsional aliran
Percobaan 2 Percobaan kontrol PID pompa air level cairan
Percobaan 3 Percobaan kontrol PID pompa air tekanan
Percobaan 4 Percobaan kontrol PID pemanas suhu
Percobaan 5 Percobaan uji TDS
