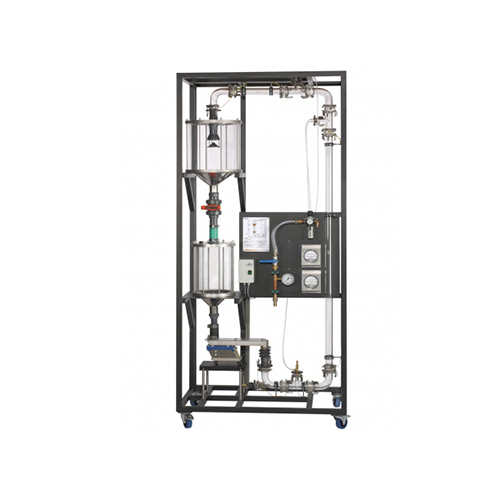

CE 250 Peralatan Didaktik Transportasi Pneumatik, Peralatan Pendidikan Kejuruan, Peralatan Laboratorium Mekanika Fluida
1. Deskripsi
Konveyor pneumatik dapat digunakan untuk mengangkut padatan terdispersi dalam jarak jauh di dalam pipa.
Padatan diangkut keluar dari tangki umpan melalui palung bergetar ke dalam aliran udara. Injektor yang dapat diganti mendispersikan padatan dalam aliran udara. Aliran udara mengangkut padatan ke atas di dalam tabung. Transportasi berakhir di tangki pengumpul.
Tergantung pada kecepatan dan kandungan padatan dalam aliran udara, berbagai keadaan transportasi dapat terjadi. Pada kecepatan tinggi, padatan tersebar merata di seluruh penampang tabung (transportasi fase encer). Jika kecepatan dikurangi, untaian dan bola terbentuk di dinding tabung yang kemudian meluncur ke bawah karena kecepatan pengendapannya yang lebih tinggi. Untaian dan bola tersebut hancur kembali dalam aliran udara dan terbentuk kembali. Mengurangi kecepatan hingga di bawah kecepatan pengendapan partikel individu pada akhirnya menghasilkan transportasi sumbat. Berbagai keadaan transportasi dapat diamati melalui tabung transparan.
Untuk mengidentifikasi kehilangan tekanan dan kecepatan aliran, titik pengukuran disediakan di semua posisi yang relevan. Kecepatan aliran udara diatur oleh regulator tekanan. Laju aliran massa padat dapat diatur melalui putaran palung getar pada potensiometer. Udara terkompresi harus disediakan dari pasokan laboratorium.
Kacang polong atau butiran plastik direkomendasikan untuk digunakan sebagai padatan.
2. Spesifikasi
Pengangkatan padatan bertekanan pneumatik dalam tabung vertikal
Pemberian padatan ke aliran udara melalui palung getar dengan jangkauan yang dapat disesuaikan
4 injektor yang dapat diganti untuk menyebarkan material umpan ke aliran udara
Tabung vertikal terbuat dari kaca
Tangki pengumpul dan umpan terbuat dari bahan transparan (PMMA)
Tangki pengumpul dan umpan dihubungkan oleh tabung dengan katup sumbat
Regulator tekanan presisi untuk menyesuaikan tekanan masukan dan laju aliran
Titik pengukuran untuk kehilangan tekanan dan kecepatan aliran
3. Data Teknis
Tabung vertikal
Tinggi: 2m
Diameter: 50mm
Tangki
Umpan: 20L
Pengumpul: 40L
Rentang pengukuran
Kecepatan: 0…36m/s
Tekanan diferensial: 0…10kPa
Tekanan: 0…1bar
230V, 50Hz, 1 fase
120V, 60Hz, 1 fase
UL/CSA opsional
Dimensi dan berat
PxLxT: 1280x800x2880mm
Berat: sekitar 190kg
Diperlukan untuk pengoperasian
udara terkompresi: min. 1500mbar, 60m3/jam
