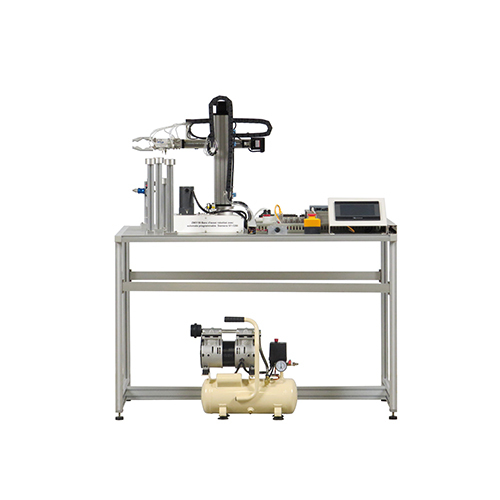

ZM3159 Pelatih Manipulator Pneumatik Pelatih Mekatronika Peralatan Pengajaran Peralatan Pelatihan Kejuruan1 Ikhtisar Produk
1.1 Profil
Pelatih ini menggunakan berbagai jenis sensor industri, pengontrol pneumatik, sakelar listrik, PLC, HMI, dll., dan merupakan platform mekatronika komprehensif yang terdiri dari unit gudang, unit lengan mekanik penanganan (manipulator), modul PLC kontrol gerakan, unit layar sentuh, dll. Melalui eksperimen terkait, siswa akan terbiasa dengan fitur pengoperasian mekanisme eksekusi pneumatik, sistem kontrol gerakan berbasis Siemens 1200PLC, layar sentuh, dan metode komunikasi PLC, dll., untuk mengembangkan pengetahuan dan keterampilan teknis yang sesuai. Cocok untuk sekolah kejuruan, perguruan tinggi, dan lembaga teknis, serta pelatihan dan pelatihan untuk kemampuan praktik langsung.
1.2 Fitur
(1) Substrat aluminium digunakan untuk platform pelatihan. Ketinggian alas dapat disesuaikan, sehingga mudah disesuaikan dan strukturnya stabil. Modul aktuator terpasang pada substrat, mudah digunakan dan tidak mudah rusak.
(2) Unit kontrol PLC model kotak, PLC, catu daya, dan titik input/output terhubung ke panel melalui terminal keamanan. Jalur uji K2 melalui kabel eksperimental, aman dan andal. (3) Integrasi organik teknologi permesinan (termasuk teknologi pneumatik), teknologi sensor, kontrol PLC, dan teknologi jaringan komunikasi mencerminkan karakteristik proses manufaktur modern. Struktur integral dengan tipe buka-pasang dan bongkar-pasang, dapat dengan mudah mengganti modul. Sesuai prinsip fungsi produksi dan integrasi fungsi pembelajaran dalam menentukan konten modul, memudahkan pengajar atau peserta pelatihan untuk memilih modul yang dibutuhkan.
(4) Modul pelatihan stasiun master-slave perangkat pengujian pada terminal I/O PLC terhubung melalui deretan terminal dengan setiap sakelar perintah, sakelar fotolistrik, sensor, dan elemen indikator. 2 Kapasitas dan parameter teknis
(1) Daya input sistem tiga kawat fase tunggal: 220V ± 10% 50Hz
(2) Ukuran tampilan: 1250 mm × 750 mm × 1500 mm
(3) Kapasitas mesin: < 1,5 KVA
(4) Kapasitas total: < 100 kg
(5) Kondisi kerja: suhu - 10 ℃ ~ + 40 ℃
kelembapan relatif < 85% (25 ℃)
3 Produk terdiri dari
3.1 Unit masukan daya
Terminal masukan daya dalam praktik di area distribusi, kabel colokan tipe Eropa, melalui daya total sistem kontrol pemutus arus sisa.
3.2 Permukaan meja kerja pelatihan
Praktik menggunakan substrat paduan aluminium, bagian bawahnya memiliki kaki yang dapat disesuaikan ketinggiannya, penyesuaian ketinggian yang nyaman, struktur yang kokoh, dan keindahan yang melimpah.
3.3 Konfigurasi daya
Manipulator komponen
. Peralatan ini terdiri dari tiga bagian: bagian kontrol, bagian operasional, dan konsol. Bagian kontrol terdiri dari pengontrol logika terprogram modular, yang dilengkapi dengan catu daya 24VDC yang diatur, dua konektor SUB-D untuk koneksi tanpa kabel ke bagian operasional melalui dua kabel dan soket pengaman untuk koneksi meja. Pengontrol dapat dihubungkan ke PC pemrograman melalui kabel penghubung dan port USB mini. Ini akan memungkinkan pemrograman dalam List, Ladder, Structured Literal, Functional Blocks, dan Functional Sequence Diagram (Grafcet). Bagian pengoperasian akan terdiri dari lengan manipulasi yang memungkinkan manipulasi komponen hingga massa 1 kg berdasarkan lima sumbu:
-> satu set lima aktuator pneumatik: badan putar, sumbu vertikal, sumbu horizontal, putaran klem dan klem dua posisi penjepit
-> katup 3/2, 24VDC
-> soft starter dengan manometer dan katup pemutus manual
-> sakelar tekanan
-> satu set lima flip-flop 5/2 24 VDC
-> dua jenis deteksi: elektrik dan elektro pneumatik
-> soket pengaman 4 mm dan/atau konektor Sub-D untuk kontrol dan pengendalian sistem
Meja akan mencakup:
-> Kotak dengan sambungan simetris dan soket pengaman
-> Perangkat kontrol dan pensinyalan untuk pengkabelan sirkuit pengaman dan mengelola mode operasi (otomatis, manual, dan pensinyalan kesalahan).
