TB230126S27 Modul Pelatihan Identifikasi dan Distribusi Bagian Pelatih Mekatronika Peralatan Didaktik Peralatan Pengajaran
1. Pengenalan Produk

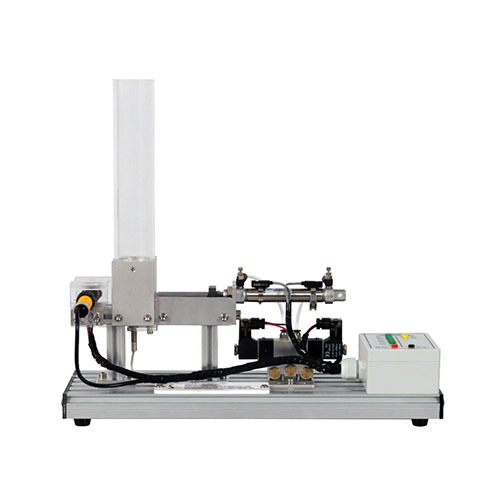

1.1 Deskripsi Produk
Modul Identifikasi dan Distribusi Bagian TB230126S27 adalah perangkat otomasi yang dirancang untuk praktik mengajar, cocok bagi siswa dan guru untuk belajar dan bereksperimen dengan kontrol PLC, aplikasi sensor, teknologi pneumatik, dan prinsip-prinsip struktur mekanik. Dengan mensimulasikan skenario otomasi industri, modul ini membantu pengguna menguasai operasi dasar dan logika pemrograman sistem identifikasi, distribusi, dan kontrol material.
Peralatan ini terdiri dari wadah umpan, aktuator pneumatik, sistem deteksi sensor, dan antarmuka kontrol elektrik, serta beroperasi secara otomatis melalui PLC eksternal dan sumber udara. Fungsi utamanya adalah: mendeteksi kondisi blok material melalui sensor, mengontrol silinder untuk mendorong blok material ke posisi yang ditentukan, dan mewujudkan siklus pengumpanan dan distribusi material. Peralatan ini mengadopsi desain modular dan dapat digunakan secara mandiri atau bersama dengan modul pengajaran lainnya, serta cocok untuk berbagai skenario eksperimen.
1.2 Fitur Produk
1. Ramah untuk Pengajaran
Desain wadah umpan transparan menampilkan proses pergerakan material secara intuitif.
Struktur modular, mudah dibongkar dan dirakit, serta pengembangan sekunder.
2. Kombinasi pneumatik dan listrik
Silinder mini dan katup solenoid digunakan untuk mendemonstrasikan prinsip kontrol pneumatik.
Menyediakan antarmuka terminal pengaman standar 2mm, kompatibel dengan pengontrol PLC arus utama.
3. Aman dan andal
Catu daya tegangan rendah (DC24V), sesuai dengan standar keselamatan pengajaran.
Substrat paduan aluminium stabil dan tahan lama, cocok untuk kebutuhan eksperimen frekuensi tinggi.
2. Spesifikasi Teknis
Parameter teknis dasar
Tegangan catu daya DC24V
Tekanan sumber udara 0,4MPa~0,6MPa (diperlukan pompa udara eksternal)
Parameter tampilan peralatan
Dimensi 460mm*240mm*430mm
Berat ≤5kg
3. Nama Komponen Produk dan Fungsi Pendahuluan
3.1 Bodi utama produk
No. Nama Jumlah
1 Sensor 2
2 Silo 1
3 Silinder (dengan 2 sakelar magnetik) 1
4 Katup solenoid 1
5 Kotak sambungan 1
3.2 Aksesori produk
No. Nama Jumlah 1 Kabel sinyal 25 inti 1
2 Blok 9
3 Pipa udara (3 m) 1
4 Flashdisk USB 1
5 Kabel listrik pengaman 2 mm (hijau, 100 cm) 6
6 Kabel listrik pengaman 2 mm (hitam, 100 cm) 1
7 Kabel listrik pengaman 2 mm (merah, 100 cm) 1
8 Kabel listrik pengaman 2 mm (kuning, 100 cm) 2
4. Daftar Eksperimen Pengajaran Produk
(1) Pengoperasian dasar dan penggunaan peralatan
