I. Tinjauan Peralatan
1 Pendahuluan
1.1 Tinjauan

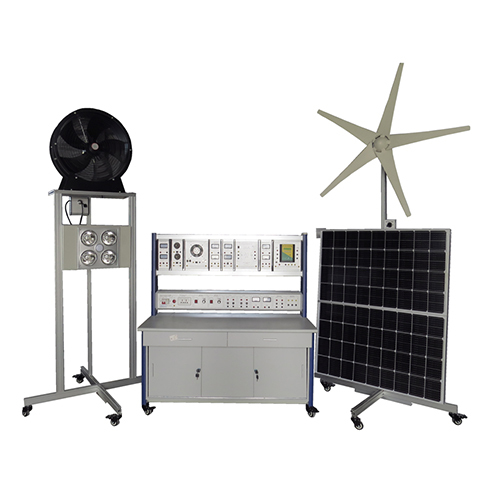

Sistem pelatihan ini mensimulasikan demo proses pembangkitan listrik tenaga angin dan surya, memungkinkan siswa untuk mempelajari pembangkitan listrik tenaga angin dan surya. Pelatih ini mengembangkan kemampuan praktik siswa, cocok untuk universitas teknik, lembaga pelatihan, dan sekolah teknik.
1.2 Fitur
(1) Pelatih ini menggunakan struktur kolom aluminium, dengan meteran pengukuran terintegrasi di bagian dalam, terdapat roda universal di bagian bawah, mudah dipindahkan.
(2) Dapat melakukan banyak rangkaian dan komponen eksperimen, siswa dapat menggabungkannya ke dalam rangkaian yang berbeda, melakukan berbagai eksperimen dan konten pelatihan.
(3) Meja kerja pelatihan dengan sistem perlindungan keselamatan. 2. Kapasitas
(1) Pembangkit listrik tenaga angin
(2) Set pembangkit listrik tenaga surya
(3) Meja kerja pelatihan: struktur aluminium
(4) Pelat sel surya tunggal:
(5) Teknis kipas:
(6) Baterai
(7) Kondisi kerja:
Suhu -10～+40℃　Suhu ≤80℃
Udara lingkungan: udara bebas korosi, udara bebas bahan bakar, dan debu konduktif dalam jumlah besar
(8) Daya:
3 Pengenalan sistem
Sistem ini dapat dibagi menjadi empat bagian: sistem listrik pembangkit listrik tenaga angin, sistem pembangkit listrik tenaga fotovoltaik, sistem kendali, dan sistem inverter. Sistem listrik pembangkit listrik tenaga angin terdiri dari kipas, generator, dan baterai. Sistem pembangkit listrik tenaga fotovoltaik terdiri dari sumber cahaya, pelat sel surya, dan baterai. Sistem kendali terdiri dari pengontrol komplementer angin dan surya. Sistem inverter terdiri dari inverter frekuensi dan unit beban. 1. Simulasi pembangkit listrik tenaga angin: sistem ini memilih generator sinkron magnet sumbu horizontal, menggunakan kipas untuk mensimulasikan angin, dengan menyesuaikan posisi kipas untuk mengubah kekuatan dan arah angin, untuk menguji efek generator dalam kondisi yang sama.
2. Simulator sistem pembangkit listrik fotovoltaik: sistem ini menggunakan 4 buah papan energi surya 30W,
Anda dapat menghubungkannya secara seri atau paralel sesuai dengan tekanan sistem yang berbeda. Simulasi set lampu surya terdiri dari dua halida logam, dapat menyesuaikan posisi relatif dengan pelat fotovoltaik, untuk mensimulasikan posisi lampu surya, dan demonstrasi.
3. Grup baterai: terdiri dari 4 buah grup baterai segel 12V/40AH, Anda dapat menghubungkan paralel menggunakan sistem 12V200AH, Anda juga dapat menghubungkannya secara seri sebagai sistem 24V/100AH, dan memahami baterai secara mendalam.
4. Kotak gantung pengontrol: kotak gantung ini menggunakan pengontrol pengisi daya tipe industri, dapat mengontrol generator angin dan generator fotovoltaik untuk mengisi daya baterai. Dengan papan tampilan LCD, Anda dapat memeriksa parameter teknis sistem dan mengaturnya sendiri. Hal ini mencegah pengisian daya berlebih dan arus berlebih.
5. Kotak gantung inverter: mengadopsi inverter frekuensi pengenal cerdas tegangan 12V/24V, tegangan keluaran AC220V, daya kerja kontinu 600W, daya kerja puncak 1000W. Efisiensi putar >90%, alarm otomatis tegangan rendah.
6. Kotak meter: menampilkan tegangan generator, arus generator, tegangan pengisian, arus pengisian, tegangan inverter, dan arus inverter secara real-time.

3.2 Meja Kerja Pelatihan
Meja kerja pelatihan menggunakan struktur kolom aluminium dengan roda universal di bagian bawah. Dua roda dilengkapi rem, sehingga dapat dipindahkan dan dipasang sesuai keinginan. Ketebalan meja adalah papan kepadatan tinggi 25 mm, permukaannya dilapisi anti-suhu tinggi, dilengkapi tiga pintu dan dua laci, sehingga strukturnya indah.
3.3 Panel Kontrol Daya
(1) Indikator tegangan dan arus keluaran
(2) Dilengkapi dengan indikator daya dan terminal keluaran daya pengaman.
(3) Bagian dalam dilengkapi sumber daya AC dengan fungsi proteksi hubung singkat.
4. Karakteristik Khusus:
• Baterai: 12 volt dan 100 amp/jam
• Frekuensi: 60 Hertz.
• Termasuk: Generator angin sumbu horizontal, regulator mikroprosesor, proteksi angin, kontrol torsi elektronik, kit pemasangan, dan modul fotovoltaik.
• Daya: 600 Watt.
•Tegangan input inverter: 12 volt arus searah.
•Tegangan output inverter: 230 Volt. Fitur tambahan.
•Bodi generator harus terbuat dari aluminium dan memiliki setidaknya tiga bilah.
•Alternator harus berjenis Brushless dengan magnet permanen.
•Tegangan output panel surya dan turbin angin harus 12 VDC.
•Tiang penyangga harus terbuat dari baja tahan karat.
•Energi yang dihasilkan harus sekitar 30 kWh/bulan dengan kecepatan angin 5,8 mil/jam (13 mph).
•Kecepatan angin minimum untuk aktivasi harus 3,6 mil/jam (8 mph).
•Kecepatan angin maksimum harus 49,2 mil/jam (110 mph).
•Daya puncak yang sesuai dengan radiasi maksimum harus 115 W.
•Harus memiliki penyangga beroda dan kemiringan yang dapat disesuaikan.
•Harus dilengkapi pengatur pengisian daya untuk panel fotovoltaik, dengan arus maksimum 20 A.
•Klem amperemeter harus dilengkapi dengan rentang tegangan (AC/DC): 0 hingga 600 V dan rentang arus (AC/DC): 0 hingga 200 A.
•Inverter harus dilengkapi dengan bentuk gelombang keluaran sinusoidal yang dimodifikasi, serta fitur shutdown baterai rendah dan perlindungan terhadap kelebihan beban, korsleting, dan suhu berlebih.
•Harus dilengkapi induksi dengan instruktur bersertifikat untuk pengoperasian dan perawatannya. 5 Daftar Eksperimen
(1) Uji fitur baterai: 1) Parameter teknis kelistrikan 2) Baterai terhubung seri dan paralel
(2) Eksperimen pengontrol pengisian daya: 1) Eksperimen proteksi terbalik 2) Proteksi pengontrol saat pengisian daya berlebih pada baterai 3) Eksperimen proteksi pengontrol saat pengosongan daya berlebih pada baterai 4) Eksperimen anti pengisian daya balik
(3) Eksperimen simulasi sistem kelistrikan pembangkit listrik tenaga angin
(4) Eksperimen kontrol pengisian daya energi angin
(5) Eksperimen uji daya kerja generator
(6) Eksperimen uji tegangan rangkaian terbuka baterai fotovoltaik
(7) Eksperimen uji arus hubung singkat baterai fotovoltaik
(8) Eksperimen uji daya kerja baterai fotovoltaik
(9) Menguji baterai fotovoltaik dengan berbagai uji maksimum pada pencahayaan berbeda
(10) Eksperimen fitur keluaran baterai fotovoltaik
(11) Eksperimen prinsip kontrol pengisian daya baterai fotovoltaik
(12) Eksperimen anti pengisian daya balik baterai fotovoltaik
(13) Eksperimen baterai fotovoltaik terhubung seri dan paralel
(14) Eksperimen prinsip dasar inverter
(15) Inverter sederhana Eksperimen uji bentuk gelombang keluaran
(16) Eksperimen baterai fotovoltaik terhubung seri dan paralel
(17) Eksperimen prinsip dasar inverter
(18) Eksperimen uji bentuk gelombang keluaran inverter sederhana
(19) Eksperimen beban AC penggerak daya inverter
(20) Eksperimen komplementer generator angin dan surya
