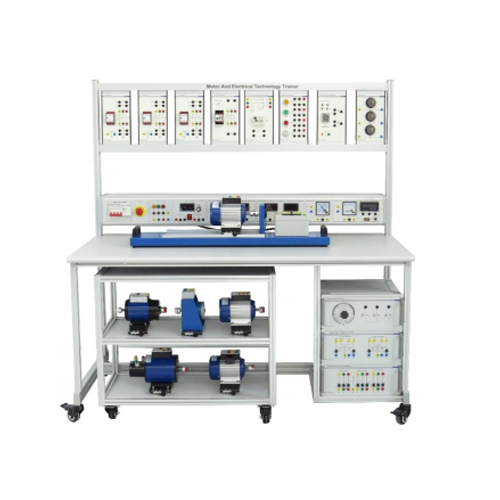

ZE3307 Pelatih Teknologi Motor dan Listrik, Meja Pelatihan Sekolah, Peralatan Laboratorium Sekolah, Peralatan Pelatihan Listrik Edukatif1. Pengenalan Peralatan
1.1 Gambaran Umum
Perangkat pelatihan motor dan teknologi listrik adalah perangkat yang dirancang khusus untuk pendidikan dan pelatihan. Perangkat ini dapat digunakan di lembaga pendidikan, pelatihan perusahaan, R&D, dan pengujian untuk membantu siswa dan teknisi mempelajari dan menguasai prinsip kerja, keterampilan pengoperasian, diagnosis kesalahan, dan metode perawatan motor dan sistem listrik.
Sistem listrik simulasi dapat menyediakan lingkungan praktis dan operasional, memungkinkan siswa dan teknisi untuk mempelajari pengetahuan teoritis melalui praktik, meningkatkan keterampilan mereka, dan menekankan pentingnya pengoperasian yang aman, serta mengajarkan cara mematuhi peraturan keselamatan dalam pekerjaan listrik.
1.2 Fitur
(1) Mencakup berbagai jenis motor, seperti motor DC, motor AC, motor stepper, dll.
(2) Dilengkapi dengan berbagai sakelar, tombol, lampu indikator, dan alat ukur untuk mensimulasikan sistem kontrol listrik aktual.
(3) Dilengkapi dengan perangkat pelindung seperti perlindungan beban berlebih, perlindungan korsleting, tombol berhenti darurat, dll. untuk memastikan pengoperasian yang aman.
(4) Pengoperasian praktis dapat memperdalam pemahaman pengetahuan teoritis dan meningkatkan efek pembelajaran. Selain itu, pengoperasian dapat dilakukan di lingkungan yang aman untuk mengurangi risiko dalam pengoperasian sebenarnya
(5) Pengaturan dan fungsi trainer dapat disesuaikan sesuai dengan kebutuhan pengajaran dan isi kursus yang berbeda
2. Parameter Teknis
Dimensi: 1780mm×870mm×1780mm (data kotak kemasan)
Berat: 200kg (data kotak kemasan)
3. Daftar komponen dan pengenalan detail
3.1 Kotak catu daya
No. Nama
1 Pemutus sirkuit
2 Sakelar berhenti darurat
3 Unit keluaran (380V)
4 Unit keluaran yang dapat disesuaikan
5 Unit pengukuran DC
6 Unit pengukuran AC
7 Unit pengukuran faktor daya
8 Unit pengukuran daya
9 Unit pengukuran kecepatan
3.2 Bagian modul (lihat pengenalan komponen 3.5 untuk detailnya)
No. Nama
1 Transformator satu fasa
2 Starter resistor
3 Transformator tiga fasa
4 Kotak gantung kontaktor AC
5 Modul tombol
6 Modul sakelar proteksi pembatas arus
7 Modul relai waktu elektronik
8 Modul relai termal
9 Beban (bola lampu) Modul
3.3 Bagian Motor (lihat 3.5 pengenalan komponen untuk detailnya)
No. Nama
1 Pengontrol Motor Sinkron Magnet Permanen
2 Motor Sinkron Magnet Permanen
3 Motor asinkron cincin slip tiga fasa
4 Motor dua kecepatan tiga fasa
5 Motor asinkron sangkar tupai tiga fasa
6 Motor shunt DC
7 Motor kapasitor satu fasa
3.4 Aksesoris
No. Nama Jumlah
1 Kabel listrik pengaman 4mm (kuning) 17
2 Kabel listrik pengaman 4mm (hijau) 6
3 Kabel listrik pengaman 4mm (merah) 6
4 Kabel listrik pengaman 4mm (biru) 5
5 Kabel listrik pengaman 4mm (hitam) 5
6 Kabel listrik pengaman 4mm (ganda) 5
7 Sekering (5A) 5
8 Sekering (1A) 5
4. Daftar Percobaan
Percobaan 1: Percobaan pengoperasian motor magnet permanen tiga fasa
Percobaan 2: Percobaan pengoperasian motor asinkron cincin slip tiga fasa
Percobaan 3: Tiga fasa Percobaan kecepatan motor dua kecepatan
Percobaan 4: Percobaan pengoperasian motor asinkron sangkar tupai tiga fasa
Percobaan 5: Percobaan motor shunt DC
Percobaan 6: Percobaan pembangkitan daya motor shunt DC
Percobaan 7: Percobaan rotasi maju dan mundur motor kapasitor satu fasa
Percobaan 8: Percobaan pengujian transformator satu fasa
Percobaan 9: Percobaan pengujian transformator tiga fasa
