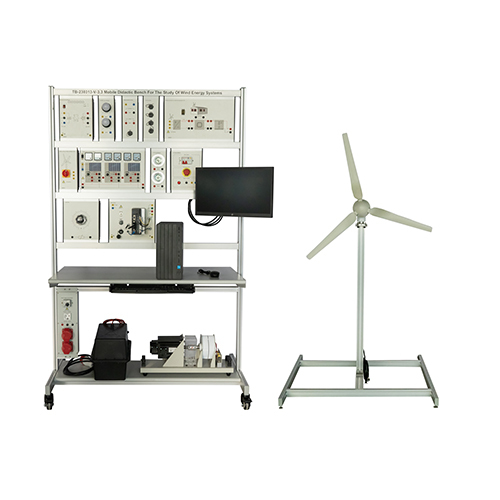

TB-230313-V-3.3 Bangku Didaktik Bergerak untuk Mempelajari Sistem Energi Angin Peralatan Didaktik Peralatan Pendidikan Kejuruan Peralatan Pelatihan Energi Terbarukan

1. Pengenalan Peralatan
1.1 Tinjauan Umum
Platform pengajaran bergerak untuk mempelajari sistem fotovoltaik, dengan rangka aluminium. Rangka aluminium dilengkapi dengan modul kontrol pencahayaan, modul beban, modul kontrol panel surya, modul keluaran sinyal, dll. Bagian bawah modul masukan dan keluaran sinyal dilengkapi dengan port USB untuk menghubungkan komputer ke semua perangkat lunak yang diperlukan untuk men-debug perangkat.
Bagian bawah rangka aluminium juga dilengkapi dengan modul kotak daya, dan berbagai modul saling bekerja sama untuk mencapai tujuan pengajaran produk ini.
1.2 Fitur
(1) Platform pelatihan ini mengadopsi struktur rangka kolom profil aluminium, yang sederhana dan elegan secara keseluruhan. Platform ini dilengkapi dengan roda universal di bagian bawah dan dapat dipindahkan secara fleksibel.
(2) Kombinasi perangkat lunak dan perangkat keras ini dapat melengkapi konten pelatihan dalam berbagai mata pelajaran. (3) Platform pelatihan memiliki sistem perlindungan keselamatan yang baik. 2. Parameter teknis
Daya input: saluran tunggal tiga fase 220V, 50Hz
Ukuran: 1250mm x 700mm x 1995mm
Berat: ≈100kg
Suhu sekitar: -10℃～+40℃
Kelembapan relatif: <85% (25℃)

3. Daftar komponen dan penjelasan detail
3.1 Komponen utama
Nomor
1 Rak peralatan profil aluminium
2 Monitor
3 Meja kayu
4 Kotak penyimpanan baterai
5 Roda universal
6 Motor servo
7 Generator servo
8 Meja penyimpanan kayu
9 Turbin angin
10 Braket turbin angin
11 Modul inverter
12 Modul beban AC
13 Modul input informasi
14 Modul surya simulasi
15 Modul turbin angin kecil 370w
16 Modul beban
17 Modul kotak daya
18 Modul pembangkit listrik kecil 12v
19 Modul komunikasi
20 Modul daya
21 Modul beban DC
22 Modul driver motor servo
3.2 Aksesori
No Nama Jumlah
1 Kabel data motor servo 1
2 Kabel daya motor servo 1
3 Kabel HDMI definisi tinggi 1
4 Kabel daya host komputer 1
5 Kabel daya monitor komputer 1
6 Debugger simulasi 1
7 Multimeter 2
8 Soket Eropa 1
9 Kabel USB 3
10 Garpu berbentuk U (hitam dan merah) 16
11 Steker pengaman 4mm dengan soket (kuning) 8
12 Steker pengaman 4mm dengan soket (biru) 8
13 Steker pengaman 4mm dengan soket (hitam) 6
14 Steker pengaman 4mm dengan soket (merah) 6
15 Steker pengaman 4mm dengan soket (dua warna) 3
16 Kabel sambungan pengaman 4mm (hitam) 1
17 Kabel sambungan pengaman 4mm (merah) 1
4. Daftar Eksperimen
Eksperimen 1 Uji tegangan rangkaian terbuka panel surya
Lab 2 Memahami desain dan pengoperasian ladang angin kecil modern
Eksperimen 3 Menjelajahi prinsip-prinsip fisika dasar "dari angin ke gelombang"
Eksperimen 4 Desain sistem off-grid untuk pembangkitan tegangan AC
Eksperimen 5 Uji titik daya maksimum panel surya
Eksperimen 6 Menjelajahi sistem hibrida bertenaga off-grid menggunakan sistem angin dan fotovoltaik
