TB-230313-V-3.4 Bangku Didaktik Bergerak untuk Studi Pompa Surya Peralatan Didaktik Peralatan Pelatihan Kejuruan Peralatan Pelatihan Energi Terbarukan
1 Pengenalan Peralatan
1.1 Tinjauan Umum

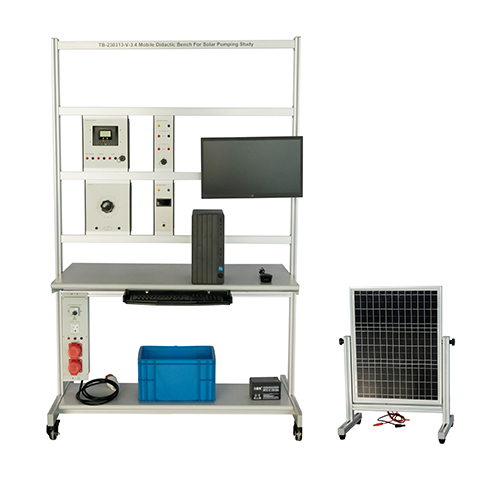

Platform pengajaran bergerak untuk mempelajari teknologi pembangkit listrik tenaga surya, termasuk rangka aluminium.
Rangka aluminium dilengkapi dengan modul kontrol pencahayaan, modul beban, modul kontrol panel surya, dan modul keluaran sinyal dari atas ke bawah. Ujung bawah modul masukan dan keluaran sinyal dilengkapi dengan port USB untuk menghubungkan ke peralatan debugging. Semua perangkat lunak untuk komputer.
Modul sumber cahaya simulasi surya dan panel fotovoltaik surya tersedia di satu sisi rangka aluminium. Panel fotovoltaik surya terletak tepat di bawah sumber cahaya simulasi surya dan terletak pada bidang horizontal yang sama.
Bagian bawah rangka aluminium juga dilengkapi dengan modul kotak daya, dan berbagai modul saling bekerja sama untuk mencapai tujuan pengajaran produk ini. 1.2 Fitur
(1) Platform pelatihan ini mengadopsi struktur rangka kolom profil aluminium, yang sederhana dan elegan secara keseluruhan. Dilengkapi dengan roda universal di bagian bawah dan dapat dipindahkan secara fleksibel.
(2) Kombinasi perangkat lunak dan perangkat keras ini dapat melengkapi konten pelatihan dalam berbagai mata pelajaran.
(3) Platform pelatihan ini memiliki sistem perlindungan keselamatan yang baik.
2 Parameter teknis
Daya input: saluran tunggal tiga fase 220V, 50Hz
Ukuran: 1250mm x 700mm x 1995mm
Berat: <141kg
Suhu sekitar: -10℃～+40℃
Kelembapan relatif: <85% (25℃)
3. Daftar komponen dan penjelasan detail
3.1 Komponen utama
Nomor Nama
1 Rangka aluminium
2 Pengontrol fotovoltaik PWM
3 Modul komunikasi
4 Modul pengukuran
5 Modul beban
6 Modul pengukuran aliran
7 Modul distribusi daya terlindungi untuk stasiun kerja
8 Modul komputer
9 Modul pembangkit listrik fotovoltaik
3.2 Aksesori
Nomor Nama Jumlah
1 multimeter digital 2
2 Kabel pengaman 4mm warna ganda 1 meter 2,5 mm² 3
3 Kabel pengaman 4mm merah 1 meter 2,5 mm² beberapa
4 Kabel pengaman 4mm kuning 1 meter 2,5 mm² beberapa
5 Kabel sambungan pengaman 4mm biru 1 meter 2,5 mm² beberapa
6 Kabel sambungan pengaman 4mm hitam 1 meter 2,5 mm² beberapa
6 Kabel jaringan 1 meter Kategori 5 kuning 1
7 Kabel jaringan 2 meter Kategori 5 biru 2
8 Adaptor Ethernet USB 2.0 1
9 Kabel USB ujung ganda 3
10 Steker strip gaya Eropa 6 posisi dengan sakelar 1
11 Konektor berbentuk U K4 hitam 6
12 Konektor berbentuk U K4 merah 6
13 Steker Eropa 2
14 Kabel uji steker Eropa 1
15 Antarmuka JTAG 1
4 Daftar percobaan
Percobaan 1 Percobaan catu daya panel surya
Percobaan 2 Percobaan pengisian daya baterai panel surya
Percobaan 3 Pengujian perangkat lunak pengontrol fotovoltaik
Percobaan 4 Percobaan Pengujian Perangkat Lunak Aplikasi
Percobaan 5 Percobaan pengujian perangkat lunak Matlab
