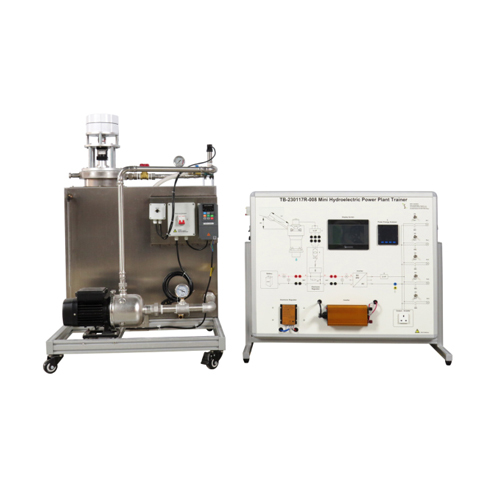

TB-230117R-008 Mini Hydroelectric Power Plant Trainer Peralatan Didaktik Peralatan Pendidikan Kejuruan Peralatan Pelatihan Energi Terbarukan

1. Pengenalan Produk
1.1 Deskripsi Produk
Sistem perangkat pelatihan ini mencakup turbin, generator, pompa air, flow meter, pengukur tekanan, dan berbagai instrumen serta meteran listrik, yang memungkinkan siswa untuk memiliki pemahaman awal dan intuitif tentang pembangkit listrik tenaga air. Melalui eksperimen yang relevan, siswa dapat mengembangkan pengetahuan dan keterampilan yang sesuai. Sistem ini cocok untuk pengajaran dan penilaian pelatihan keterampilan jurusan terkait di perguruan tinggi kejuruan, sekolah teknik, sekolah menengah kejuruan, dan sekolah teknik.
1.2 Fitur Produk
(1) Meja pelatihan menggunakan profil aluminium dan struktur lembaran logam, dengan struktur yang halus, mudah digunakan, dan tidak mudah rusak.
(2) Rangkaian dan perangkat eksperimen dikonfigurasikan sepenuhnya dan dapat mengukur berbagai parameter kelistrikan. 2. Spesifikasi Teknis
2.1 Parameter Teknis
Daya Input: Fase Tunggal, Tiga Kabel, AC220V±5%, 50Hz
Kondisi Kerja: Suhu Sekitar: -10℃～+40℃, Kelembapan Relatif: <85% (25℃)
Resistor Portabel: 10Ω/5.7A 320w
Steker UK: 13A/250V
Kabel Jaringan: 1,5m
Steker Sekring: 30A
2.2 Dimensi dan Berat
Dimensi: 1430mm×900mm×1200mm
Berat: <150kg

3. Nama dan Fungsi Komponen Produk
3.1 Unit Pembangkit Daya Produk
No. Nama
1 Tangki Air
2 Tabung Penglihat Cairan
3 Pengukur Tekanan
4 Pompa Air
5 Saluran Pembuangan
6 Pengukur Aliran
7 Sensor Tekanan
8 Katup Bola
9 Pengukur Tekanan
10 Katup Putar
11 Peredam
12 Kopling
13 Generator
14 Kotak kedap air
15 Pemutus sirkuit
16 Inverter
3.2 Bagian Grup Kontrol Produk
No. Nama
1 Pemutus sirkuit
2 Port jaringan
3 Pengontrol
4 Inverter
5 Layar sentuh
6 Meter multifungsi
7 Sakelar sakelar
8 Soket
No. Nama
1 Baterai
2 Bola lampu Beban
3.3 Aksesori produk
No. Nama
1 Kabel penghubung
2 Steker penerbangan tiga inti
3 Steker hubung singkat
4 Kabel penghubung pengaman 4mm
(hitam)
5 Pengisi daya
6 Kabel jaringan
7 Sekring
8 Steker Inggris
No. Nama
1 Resistor portabel
4. Daftar Konfigurasi Produk
No. Nama Jumlah
1 Tangki air 1
2 Tabung penglihatan 1
3 Pengukur tekanan 1
4 Pompa air 1
5 Port pembuangan 1
6 Pengukur aliran 1
7 Sensor tekanan 1
8 Katup bola 1
9 Pengukur tekanan 1
10 Katup putar 1
11 Peredam 1
12 Kopling 1
13 Generator 1
14 Kotak tahan air 2
15 Pemutus sirkuit 2
16 Konverter frekuensi 1
17 Port jaringan 1
18 Pengontrol 1
19 Inverter 1
20 Layar sentuh 1
21 Meter multifungsi 1
22 Sakelar sakelar 5
23 Soket 1
24 Baterai 2
25 Kabel penghubung 1
26 Steker penerbangan tiga inti 1
27 Steker hubung singkat (hitam) 7
28 Steker hubung singkat (merah) 2
29 Resistor portabel 1
30 Kabel penghubung pengaman 4mm (hitam) 4
31 Pengisi daya 1
32 Kabel jaringan 1
33 Sekring 5
34 Steker Inggris 1
35 Lampu 5
5. Daftar percobaan pembelajaran produk
(1) Sistem manajemen pengisian daya baterai
(2) Konversi efisiensi operasi inverter
(3) Percobaan resistansi portabel
(4) Pengaruh tekanan air terhadap pembangkitan daya
(5) Percobaan efisiensi konversi energi cair
(6) Pengaruh peningkatan beban terhadap pembangkitan daya
(7) Pengoperasian perangkat lunak dan layar sentuh percobaan
