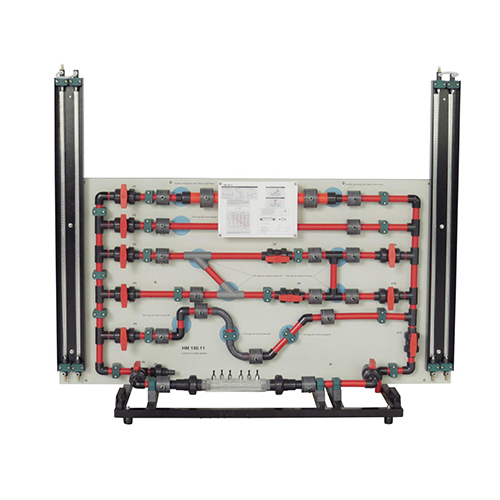

HM 150.11A Kehilangan Tekanan dalam Sistem Pipa: Peralatan Didaktik, Peralatan Pendidikan Kejuruan, Peralatan Laboratorium Mekanika Fluida
1. Pengenalan Peralatan
Selama aliran fluida sebenarnya, kehilangan tekanan terjadi karena gesekan dan turbulensi (arus pusaran). Kehilangan tekanan terjadi di pipa, elemen pipa, fitting, dan alat ukur (misalnya, pengukur aliran, pengukur kecepatan). Kehilangan tekanan ini harus diperhitungkan saat merancang sistem perpipaan.
HM 150.11A memungkinkan studi tentang kehilangan tekanan di pipa, elemen pipa, dan alat penutup. Selain itu, metode tekanan diferensial juga telah diusulkan untuk mengukur aliran.
Susunan eksperimental terdiri dari enam bagian pipa berbeda yang dapat ditutup secara individual. Segmen pipa dilengkapi dengan elemen pipa seperti belokan, tikungan, dan cabang. Di dalam bagian pipa, berbagai alat penangkap dan objek pengukuran dipasang untuk menentukan laju aliran. Objek pengukuran terbuat dari bahan transparan, memungkinkan pengamatan yang baik terhadap struktur internal. Titik pengukuran tekanan dalam sistem perpipaan dirancang sebagai ruang annular. Ini menciptakan pengukuran tekanan yang pada dasarnya bebas interferensi.
Percobaan ini mengukur kehilangan tekanan pada pipa dan elemen pipa seperti cabang dan siku. Karakteristik pembukaan perangkat penutup juga dicatat. Tekanan diukur dengan manometer tabung ganda.
Perangkat percobaan dapat ditempatkan dengan mudah dan aman di permukaan kerja modul dasar HM 150A. HM 150A memasok air dan mengukur laju aliran. Sebagai alternatif, perangkat percobaan dapat dioperasikan dari pasokan air laboratorium.
2. Data Teknis
Parameter keseluruhan perangkat:
Dimensi: 1520mm (panjang) X 640mm (lebar) X 1200mm (tinggi)
Berat: sekitar 35 Kg
Parameter pengukur tekanan tabung ganda:
2 pengukur tekanan ganda untuk pengukuran tekanan diferensial
Rentang pengukuran:
0...0,1 bar
0...1000mmwc
Parameter aksesori eksperimental:
Katup dudukan sudut DN 15
Katup gerbang DN 15 lubang Ø 18,5 mm
Diameter nosel 14 mm
Venturi Ø 28,4 - 14,0 mm
3. Komponen peralatan
No. Nama
1 Ventilasi
2 Pengukur tekanan tabung ganda
3 Penyempitan mendadak pipa
4 Studi kondisi kehilangan gesekan
5 Kondisi kehilangan tekanan tikungan siku
6 Kondisi kehilangan tekanan tikungan
7 Katup pengontrol aliran
8 Katup pembuangan
9 Kondisi pelebaran mendadak pipa
10 Cabang pipa kondisi
11 Saluran masuk air tersembunyi
12 Pengukur aliran Venturi
4. Daftar Percobaan
Percobaan 1 Mempelajari Aliran dan Gesekan dalam Pipa
Percobaan 2 Kehilangan tekanan dan koefisien hambatan dalam pipa, elemen pipa, dan fitting
Percobaan 3: Kehilangan tekanan dan koefisien hambatan dari dua jenis katup dalam saluran pipa
Percobaan 4 Karakteristik pembukaan katup sudut dan katup gerbang
Percobaan 5 Mengenal berbagai objek untuk mengukur aliran: nosel Venturi dan pengukur aliran orifice serta nosel pengukur
