ZM9118 Kerugian Tekanan dalam Sistem Perpipaan: Peralatan Didaktik, Peralatan Pendidikan Kejuruan, Peralatan Laboratorium Mekanika Fluida

1. Deskripsi

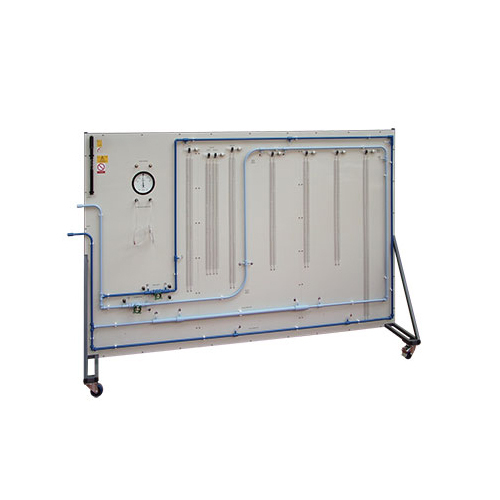

Peralatan Kerugian Tekanan dalam Sistem Perpipaan adalah panel vertikal dengan dua sirkuit hidrolik terpisah, diberi kode warna untuk kejelasan. Setiap sirkuit mencakup berbagai komponen sistem perpipaan. Unit ini memiliki roda untuk mobilitas, yang juga membantu saat menyimpan peralatan. Bangku Hidrolik Digital memasok setiap sirkuit dengan aliran air yang terkontrol. Ini memungkinkan siswa untuk mempelajari aliran melalui berbagai bentuk dan komponen pipa, serta mempelajari dan membandingkan karakteristik pipa dan komponen. Sirkuit terbuat dari pipa tembaga berdiameter kecil, yang digunakan dalam berbagai aplikasi seperti sistem pemanas sentral rumah tangga. Diameter kecil memungkinkan sirkuit untuk mencakup banyak tikungan dan komponen pipa, sambil mempertahankan panjang uji hulu dan hilir yang efektif. Untuk mengukur kehilangan tekanan di seluruh komponen, panel mencakup tabung piezometer dan pengukur tekanan. Pengukur tekanan mengukur kehilangan tekanan di seluruh katup; tabung piezometer mengukur kehilangan tekanan di seluruh komponen lainnya. Termasuk pompa tangan untuk menyesuaikan posisi datum piezometer.
