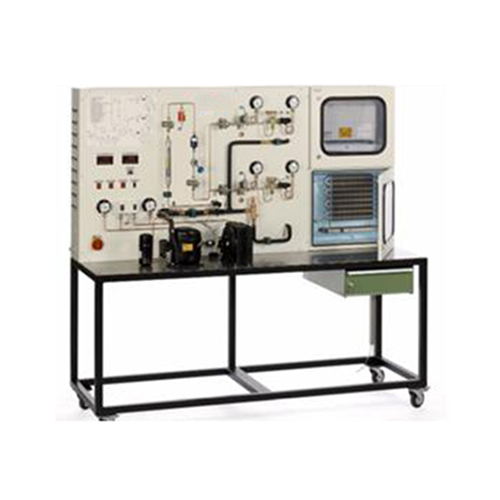

ZM6207 Simulator Pendinginan Industri, Peralatan Laboratorium Pendinginan, Peralatan Pendidikan, Peralatan DidaktikAnda harus melakukan pengujian untuk pemeriksaan kesalahan, kontrol suhu dan tekanan pada Lemari Pendingin Industri.
Anda harus memeriksa kondisi pengoperasian di setiap evaporator, menggunakan dua evaporator.
Anda harus memeriksa volume refrigeran dalam sistem, menggunakan pengukur refrigeran. Anda harus menyesuaikan tekanan penguapan pada setiap evaporator, menggunakan katup kontrol tekanan evaporator.
Anda harus menyesuaikan volume pendingin sistem menggunakan katup manual.
Ukuran: 1500x800x1800mm
Berat: 200kg
Panduan pengguna dalam bahasa Spanyol dengan teori dan praktik untuk instruktur dan siswa
Pengontrol utama freezer
Menggunakan prosesor ARM 32-bit berkinerja tinggi
Port USB terintegrasi untuk koneksi PC
Hingga 16 modul suhu dapat dihubungkan secara interlock
Terminal komunikasi RS485 terintegrasi untuk komunikasi multipoint
Sirkuit komunikasi RS485 harus dirancang sebagai struktur isolasi untuk meningkatkan kekebalan terhadap noise.
Input AD 12-bit untuk sensor tekanan dan kelembaban yang dihubungkan secara interlock 16Ch
Input digital 16 saluran terintegrasi untuk kontrol fungsi.
16 LED terintegrasi untuk memverifikasi status output di dalam PCB
16 LED eksternal terintegrasi untuk memverifikasi status output
Hingga 16 saluran output relay (8 saluran dasar, 8 saluran opsional)
Relay untuk output harus memiliki rating 10 A atau lebih tinggi.
SMPS dan konverter DCDC harus terintegrasi dan dirancang dengan sinyal eksternal dan struktur isolasi.
Sumber daya: AC86 ~ 264V, tegangan bebas 50/60Hz
Dalam ukuran PCB 250X140
Harus berisi komponen yang tercantum di bawah ini sebagai berikut:
Kompresor: 1HP
Kondensor: Berpendingin Udara
Evaporator Multitipe
Regulator Tekanan Evaporasi
Akumulator: 2HP
Katup Ekspansi Manual
Penampung Cairan: 1HP
Katup Elektronik untuk pengoperasian
Pengukur tekanan: Tekanan tinggi, tekanan rendah.
Nipel pengisian
Pengintip transparan
Kotak Kontrol
Termostat (Kisaran 50°C ~ 100°C)
Saklar tekanan, kisaran: Sisi rendah: 0bar ~ 5bar, sisi tinggi: 5bar ~ 30bar
Kondensor, Akumulator
Program: Program kontrol akuisisi data suhu, tekanan, dan kelembaban.
