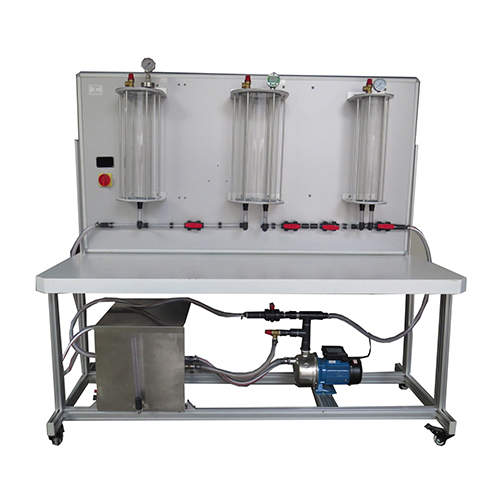

HM 115 Peralatan Pelatihan Hidrostatika, Peralatan Didaktik, Peralatan Pelatihan Kejuruan, Peralatan Laboratorium Mekanika Fluida
1. Deskripsi
Hidrostatika adalah studi tentang fluida dalam keadaan diam. Fenomena yang terjadi sebagai akibat dari tekanan hidrostatik dianalisis dan efek gaya ditentukan. Aspek hidrostatik memainkan peran penting dalam berbagai bidang teknik, seperti dalam perpipaan dan teknik rumah tangga, dalam pembuatan pompa, dalam kedirgantaraan dan dalam perkapalan (daya apung, beban di sisi kapal).
Trainer HM 115 dapat digunakan untuk melakukan percobaan di bidang hidrostatika, seperti pengukuran tekanan tanah atau mendemonstrasikan hukum Boyle. Penentuan pusat tekanan melengkapi rangkaian percobaan. Lebih lanjut, unit eksperimental untuk mempelajari kapilaritas dan daya apung disertakan. Tekanan hidrostatik dan tegangan permukaan diukur. Selain itu, satu percobaan menggunakan tabung Pitot dan tabung untuk tekanan statis untuk mempelajari komponen tekanan dalam fluida yang mengalir.
Untuk membuat fungsi dan prosesnya terlihat, tangki dan unit eksperimental menggunakan desain transparan. Tangki dan pipa seluruhnya terbuat dari plastik. Berbagai alat pengukur tekanan tersedia untuk mengukur tekanan dan tekanan diferensial fluida cair, seperti tabung Pitot, tabung untuk tekanan statis, sensor tekanan dengan tampilan digital, manometer tabung ganda, atau manometer tekanan diferensial. Manometer diafragma dan manometer tabung Bourdon menunjukkan tekanan fluida gas.
Perangkat pelatihan ini memiliki pasokan udara dan air sendiri. Sirkuit air tertutup mencakup tangki pasokan dengan pompa celup. Kompresor disertakan untuk menghasilkan tekanan positif dan negatif untuk percobaan dengan udara.
2. Spesifikasi
Pengenalan eksperimental komprehensif tentang hidrostatika
Tangki transparan untuk mengamati proses
Berbagai macam aksesori disertakan: kompresor untuk menghasilkan tekanan positif dan negatif, alat tekanan bawah, dua areometer
1 unit eksperimental masing-masing: mengukur gaya apung, investigasi tekanan hidrostatik dalam cairan, mengukur tegangan permukaan, bejana penghubung, kapilaritas
Tabung Pitot untuk menentukan tekanan total dan tabung untuk tekanan statis
Instrumen: sensor tekanan dengan tampilan digital, manometer tekanan diferensial, manometer tabung ganda, manometer diafragma, manometer tabung Bourdon
3. Data Teknis
Pompa
Konsumsi daya: 250W
Laju aliran maks.: 9m3/jam
maks. Tinggi angkat: 7,6 m
Kompresor
Daya: 65 W
Tekanan masuk: 240 mbar
Tekanan keluar: 2 bar
3 tangki
Tinggi: 500 mm
Ø 100 mm, Ø 133 mm, Ø 200 mm
Tangki pasokan air: sekitar 50 L
2 areometer dengan rentang pengukuran berbeda
Rentang pengukuran
Tekanan: 2x -1…1,5 bar
Tekanan diferensial: 0…500 mmWC
Tekanan diferensial: 0…0,4 bar
Kepadatan: 1x 0,8…1 g/cm³, 1x 1…1,2 g/cm³
230 V, 50 Hz, 1 fase
230 V, 60 Hz, 1 fase; 120 V, 60 Hz, 1 fase
