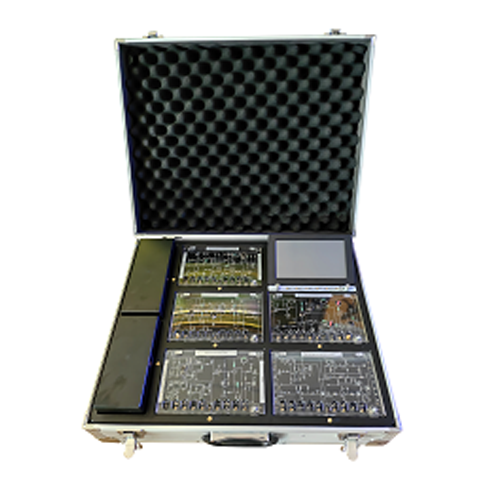

TB230621S01 Kit Pelatihan Sirkuit Elektronik Frekuensi Tinggi, Bangku Laboratorium Pendidikan, Pelatih Kejuruan, Meja Kerja, Peralatan Pelatihan ListrikDeskripsi Produk
Seluruh sistem terdiri dari satu modul kontrol utama dan lima modul eksperimen dasar, yang dapat menyelesaikan lebih dari 20 pelatihan praktis, termasuk eksperimen rangkaian elektronik frekuensi tinggi
setiap unit, debugging sistem transceiver nirkabel, penentuan pengaturan kesalahan, dan evaluasi eksperimen. Komposisi Produk
Parameter Teknis
1. Sistem ini memiliki sumber sinyal frekuensi rendah DDS bawaan (bentuk gelombang AM, DSB, FM untuk
sinyal fungsi, sinyal musik, sinyal modulasi, dan sinkronisasi sinyal pembawa), sinyal mikrofon, sumber sinyal frekuensi tinggi DDS, dan pengukur frekuensi. 1) Sinyal fungsi frekuensi rendah:
Frekuensi: 100HZ-200KHZ
Amplitudo: 0-5Vpp
2) Sumber sinyal frekuensi tinggi:
Frekuensi: 100KHZ-40MHZ
Amplitudo: 50mv-2000mvpp
3) Pengukur frekuensi:
Rentang frekuensi: 0-40MHZ
Amplitudo: tidak kurang dari 50mv
2. Sweeper
Sistem ini memiliki sumber sinyal sweep dan rangkaian deteksi fase amplitudo terintegrasi, yang
dapat langsung menampilkan karakteristik amplitudo dan frekuensi rangkaian resonansi pada
layar LCD. 1) Rentang sapuan: 1MHz-20MHz, frekuensi awal, awal, dan akhir yang dapat disesuaikan.
2) Waktu sapuan: Dapat diprogram.
3) Instruksi standar frekuensi: Pembacaan langsung bandwidth dan frekuensi puncak resonansi standar frekuensi seluler.
Eksperimen dasar
● Eksperimen rangkaian penguat tala sinyal kecil (termasuk tala tunggal dan tala ganda)
● Eksperimen rangkaian penguat daya kelas C nonlinier
● Eksperimen osilator tiga titik (termasuk osilator LC dan osilator kristal)
● Eksperimen penguat frekuensi menengah
● Eksperimen pencampur (termasuk pencampur transistor dan pencampur cincin dioda)
● Eksperimen deteksi amplop dan deteksi sinkron
● Eksperimen modulasi frekuensi dioda kapasitansi variabel
● Eksperimen diskriminator (diskriminator fase loop kopel kapasitansi, diskriminator kemiringan)
● Eksperimen gabungan pemancar AM
● Eksperimen uji gabungan penerima AM
● Sistem intermodulasi lengkap yang ditransmisikan dan diterima Percobaan
● Percobaan uji pemancar FM
● Percobaan gabungan penerima FM
