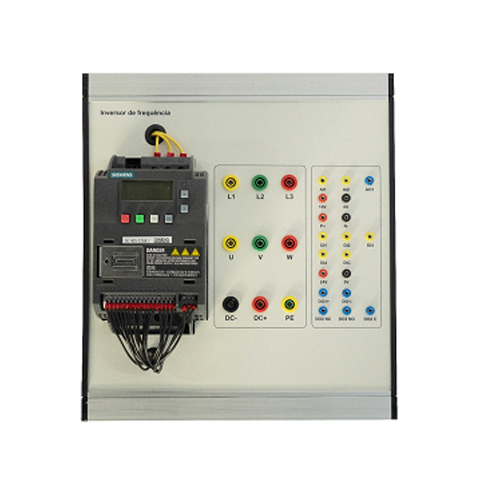

Peralatan Meja Kerja Pengajaran Inverter Frekuensi ZE3435 Peralatan Pelatihan Listrik Teknologi Pendidikan1. Pengenalan Peralatan
1.1 Tinjauan Umum
Melalui eksperimen yang relevan, inverter pada perangkat pelatihan ini dapat membantu mahasiswa memahami penggunaan berbagai komponen kontrol industri, menguasai prinsip dan metode kontrolnya, serta mengembangkan pengetahuan dan keterampilan yang sesuai. Perangkat ini cocok untuk sekolah kejuruan tinggi, sekolah menengah kejuruan, dan sekolah teknik. Penilaian pengajaran dan pelatihan keterampilan pada jurusan terkait.
Konverter frekuensi (Variable-Frequency Drive, VFD) adalah perangkat kontrol daya yang menerapkan teknologi mikroelektronika dan teknologi konversi frekuensi untuk mengontrol kecepatan dan kinerja motor AC lainnya dengan mengubah frekuensi catu daya saat motor bekerja.
Kotak gantung konverter frekuensi adalah perangkat listrik yang terutama digunakan untuk mengontrol pengaturan kecepatan konversi frekuensi motor AC. Menyesuaikan kecepatan motor dengan mengubah frekuensi catu daya, sehingga mencapai kontrol kecepatan yang presisi dan penghematan energi.
Konverter frekuensi terutama terdiri dari penyearah (AC ke DC), filter, inverter (DC ke AC), unit pengereman, unit penggerak, unit deteksi, unit mikroprosesor, dll. Inverter mengandalkan pengalihan IGBT internal untuk menyesuaikan tegangan dan frekuensi catu daya keluaran, dan menyediakan tegangan catu daya yang dibutuhkan sesuai dengan lingkungan kerja aktual dan kebutuhan kerja motor, sehingga mencapai tujuan penyesuaian kecepatan motor. Selain itu, konverter frekuensi juga memiliki beberapa fungsi proteksi untuk motor, seperti arus lebih, tegangan lebih, proteksi beban lebih, dll.
1.2 Fitur
1. Kotak gantung mengadopsi struktur rangka polietilen, yang secara keseluruhan sederhana dan elegan. Profil aluminium dipasang di bagian bawah, yang dapat dipindahkan secara fleksibel dan posisinya dapat disesuaikan secara individual sesuai dengan kondisi balok silang.
2. Dilengkapi dengan konverter frekuensi Siemens dan peralatan lengkap.
3. Kombinasi perangkat lunak dan perangkat keras dapat melengkapi konten pelatihan praktis untuk berbagai subjek.
4. Kotak gantung pelatihan praktis memiliki sistem perlindungan keamanan yang baik.
2. Parameter teknis
(1) Daya input: tiga fase 380V±10% 50Hz
(2) Dimensi keseluruhan: 260mm×200mm×300mm
(3) Kapasitas mesin keseluruhan: sekitar 2KVA
(4) Berat: sekitar 2,5kg
(5) Suhu sekitar -10℃～+40℃
(6) Kelembapan relatif <85% (25℃)
3. Daftar komponen dan penjelasan detail
3.1 Komponen utama
No. Nama
1 Konverter frekuensi Siemens
2 Port terminal K4
3 Lubang terminal 2mm
3.2 Aksesori
No. Nama Jumlah
1 Kabel terminal biru 2mm 4
2 Kabel terminal kuning 2mm 4
3 Kabel terminal merah 2mm 2
4 Kabel terminal hitam 2mm 2
5 Kabel pengaman hijau 4mm 2
6 Kabel pengaman kuning 4mm 2
7 Kabel pengaman hitam 4mm 1
8 Kabel pengaman merah 4mm 2
9 Kabel pengaman dua warna 4mm 1
4. Daftar percobaan
Percobaan 1: Mengontrol start dan stop motor dengan konverter frekuensi
Percobaan 2: Mengontrol start dan stop motor dengan konverter frekuensi/tombol eksternal yang dikombinasikan dengan kontrol analog
Percobaan 3: Mengontrol inverter motor asinkron sangkar-tupai tiga fasa/kontrol multi-kecepatan
Percobaan 4: Mengontrol start bintang motor asinkron sangkar-tupai tiga fasa melalui pengaturan kecepatan konverter frekuensi
