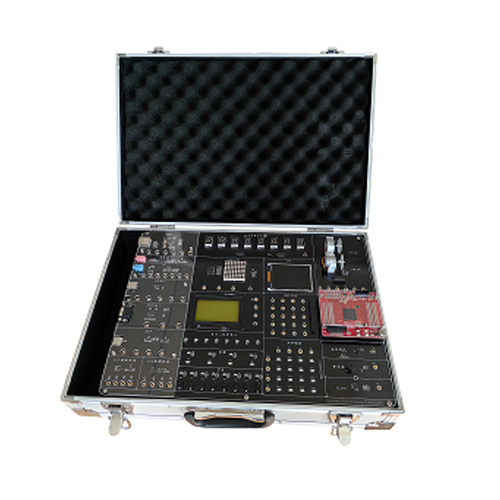

TB230621S07 Kit Pelatihan Pengembangan Inovatif FPGA Meja Kerja Edukasi Peralatan Didaktik Peralatan Pelatihan ListrikDeskripsi Produk
Kotak Eksperimen Pengembangan Inovasi Desain Logika Digital (FPGA) adalah platform eksperimental baru yang dikembangkan oleh perusahaan kami untuk memenuhi perkembangan teknologi elektronik. Platform eksperimental ini kaya akan sumber daya perangkat keras, sehingga dapat memenuhi kebutuhan mahasiswa jurusan komunikasi elektronik untuk menyelesaikan eksperimen mata kuliah desain logika digital, eksperimen inovasi dan pengembangan, serta pelatihan algoritma teknik yang sebenarnya. Platform ini dilengkapi dengan antarmuka yang dapat diperluas untuk menyesuaikan modul spesifik industri. Performa platform ini stabil dan hemat biaya.
Komposisi Produk
No. Nama Barang Jumlah Keterangan
1 Kotak Eksperimen Pengembangan Inovatif Logika Digital (FPGA) 1 set
RZ9657
2 Multimeter 1 buah (Persiapan Mandiri)
3 Osiloskop Digital Double Trace 1 buah (Persiapan Mandiri)
4 PC 1 set (Persiapan Mandiri)
5 Jalur Unduh JTAG 1 buah
Parameter Teknis
1. Kotak eksperimen ini mengadopsi struktur papan utama dan modul, dan konektornya andal serta mudah ditingkatkan dan dirawat. 2. FPGA mengadopsi EP4CE22, pemuatan port jaringan host opsional, pemuatan port USB host.
3. Modul tampilan: Modul LCD 12864, modul kristal hidrolik warna TFT, LED berbasis bus SPI.
4. Modul sinyal: Menghasilkan berbagai sumber sinyal berbasis STM32F4. 5. Modul memori: Modul kartu SD, bus I2C FLASH, bus SPI (X25045). 6. Modul konversi modulus dan digital-analog: AD7888, DAC5311. 7. Modul Antarmuka Suara: WM8731.
8. Modul antarmuka komunikasi: Port jaringan, port USB.
9. Modul pengukuran dan kontrol motor: Motor stepper, pengukuran kecepatan fotolistrik.
10. Modul ekstensi komunikasi: AD/DA berkecepatan tinggi, laju konversi minimal 200MSPS. Eksperimen Dasar
Rangkaian gerbang dan pemicu dasar:
1. Rangkaian Gerbang Dasar
2. Pemicu dasar
3. Dekoder 3-8
4. Enkoder 8-3
5. Dekoder tampilan delapan segmen BCD
6. Empat pilihan satu pemilih data
7. Komparator nilai numerik
8. Penjumlah biner 4-bit
9. Pengali biner 4-bit
Rangkaian logika
1. Register geser
2. Konversi serial dan paralel
3. Pencacah reversibel sinkron clock tunggal
4. Pembangkitan dan deteksi pulsa berurutan
5. Tampilan pergeseran kiri sirkulasi tabung digital kunci
6. Jam elektronik
7. Kontrol kunci
Aplikasi komprehensif FPGA
1. Kunci berkode digital
2. Respons intelijen
3. Mesin penjual otomatis
4. Pengukur frekuensi digital
Pengembangan sistem SOPC
1. Membangun lingkungan Qsys berbasis FPGA
2. Operasi port IO berbasis Qsys
3. Komunikasi USB berbasis Qsys
4. Pembacaan dan penulisan kartu SD berbasis Qsys
5. Konversi AD berbasis Qsys
6. Konversi DA berbasis Qsys
7. Layar LCD berbasis Qsys (12864 dot matrix dan warna TFT)
8. Antarmuka jaringan berbasis Qsys
9. Antarmuka suara berbasis Qsys (WM8731)
10. Uji komprehensif berbasis Qsys
