TB230126S23 Pelatih Kontrol Laju Aliran Peralatan Didaktik Peralatan Pendidikan Kejuruan Pelatih Kontrol Proses

1. Pengenalan Produk
1.1 Deskripsi Produk

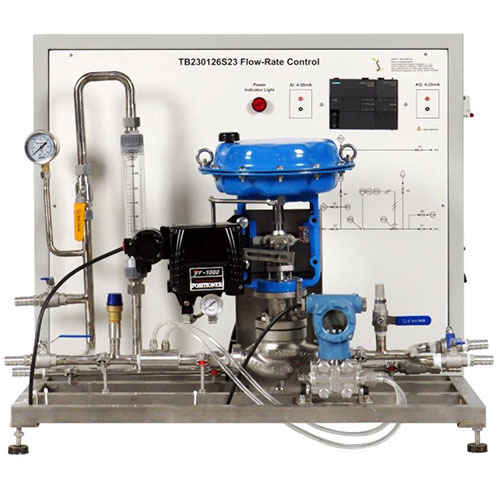

TB230126S23 Kontrol Laju Aliran adalah perangkat kontrol fluida berkinerja tinggi yang dirancang berdasarkan konsep kontrol industri modern. Produk ini mengintegrasikan teknologi kontrol otomatisasi canggih, sistem deteksi sensor presisi, dan aktuator yang andal, serta mewujudkan pengaturan dan manajemen aliran cairan yang presisi melalui algoritma kontrol yang sangat cerdas. Sebagai peralatan khusus yang dikembangkan untuk pengajaran dan penelitian ilmiah, produk ini mengadopsi konsep desain modular, dan setiap unit fungsional dicocokkan dan dioptimalkan dengan cermat untuk memastikan stabilitas dan keandalan operasi sistem. Dari segi konfigurasi perangkat keras, produk ini menggunakan komponen kontrol kelas industri dan material berkualitas tinggi, termasuk komponen inti seperti pengontrol terprogram Siemens, sensor presisi tinggi, dan aktuator tahan korosi. Komponen-komponen kunci ini semuanya berasal dari pemasok merek terkenal internasional, dengan kinerja yang sangat baik dan masa pakai yang lama.
Produk ini mengadopsi desain sasis industri standar, dengan struktur keseluruhan yang ringkas dan wajar serta tampilan yang sederhana dan elegan. Panel depan perangkat diatur sesuai dengan partisi fungsional. Sisi kiri adalah area indikator status, dilengkapi dengan lampu indikator daya LED berdaya terang tinggi, dan mengadopsi desain lampu merah yang menarik perhatian untuk memastikan status pengoperasian terlihat jelas sekilas. Area tengah adalah area antarmuka sinyal, yang dilengkapi dengan terminal input dan output analog yang memenuhi standar industri. Semua port kabel dilapisi emas untuk memastikan keandalan dan stabilitas transmisi sinyal. Sisi kanan adalah area pengoperasian aktuator, yang mengintegrasikan katup kontrol pneumatik baja tahan karat dan pengatur posisi katup yang sesuai. Permukaan badan katup telah diberi perlakuan khusus dan memiliki ketahanan korosi yang baik.
1.2 Fitur Produk
1. Mengadopsi algoritma PID adaptif, menyesuaikan parameter kontrol secara dinamis, dan akurasi penyesuaian aliran mencapai ±1% FS.
2. Mendukung peralihan bebas gangguan manual/otomatis untuk memenuhi berbagai kebutuhan eksperimen.
3. Katup pneumatik baja tahan karat + sensor presisi tinggi, tahan korosi dan tahan lama.
4. Layar sentuh eksternal menampilkan parameter seperti aliran, tekanan, bukaan katup secara real-time, dan mendukung perekaman data historis.
5. Pemutus sirkuit proteksi kebocoran, secara otomatis memutus daya saat terjadi kelebihan beban atau korsleting.
6. Proteksi tekanan rendah sumber gas (menutup katup saat <0,2 bar) untuk mencegah kesalahan pengoperasian.

2. Spesifikasi Teknis
2.1 Parameter teknis dasar
Sumber daya kerja: AC 220V tiga kawat satu fasa
2.2 Parameter tampilan peralatan
Dimensi: 850 mm*600 mm*765 mm
Berat: 150 kg
3. Pengenalan Produk
3.1 Bagian utama produk
No. Nama Jumlah
1 Saluran masuk air (PI2) 1
2 Katup (V3) 1
3 Katup (V2) 1
4 Pengukur tekanan mekanis (PI1) 1
5 Katup (V1) 1
6 Pengukur aliran (FI2) 1
7 Katup proporsional listrik 1
8 Indikator daya 1
9 Terminal input analog 1
10 Modul PLC 1
11 Terminal output analog 1
12 Sensor tekanan diferensial 1
13 Katup (V4) 1
14 Katup (V5) 1
15 Katup (V6) 1
16 Katup (V7) 1
17 Pengukur aliran orifice
3.2 Aksesoris produk
No. Nama Jml.
1 Pipa air 1
2 Penjepit pipa 8
3 Sekering (5 A) 5
4 Kabel listrik pengaman 2 mm 2
5 Saluran daya 1
6 Kabel daya 1
7 Kabel jaringan 1
4. Pengenalan Antarmuka Layar Sentuh
1 Nilai keluaran katup proporsional
2 Nilai waktu nyata katup proporsional
3 Pengaturan pembukaan dan penutupan katup proporsional
4 Halaman berikutnya
1 Mengatur derajat pembukaan dan penutupan katup proporsional secara manual
2 Sakelar PID
1 Nilai pengaturan PID
2 Nilai aktual PID
3 Persentase keluaran
Tiga kelompok parameter PID
5. Daftar Percobaan Pengajaran Produk
(1) Percobaan pengaturan aliran berdasarkan kontrol PID
