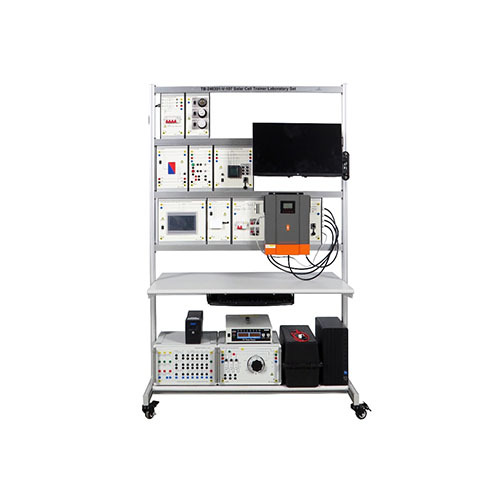

TB-240301-V-107 Set Laboratorium Pelatih Sel Surya Peralatan Didaktik Peralatan Pendidikan Kejuruan Peralatan Pelatihan Energi Terbarukan

1. Pengenalan Produk
1.1 Deskripsi Produk
Peralatan ini mencakup modul konversi, modul daya, modul pengukuran, dan modul konversi sinyal untuk memudahkan eksperimen. Selain komponen dasar, komputer juga dilengkapi dengan catu daya tak terputus untuk melindungi host.
Peralatan ini dilengkapi dengan perangkat lunak untuk memperoleh data waktu nyata (real-time) guna memudahkan observasi.
1.2 Fitur Produk
1. Meja kerja pelatihan menggunakan struktur rangka kolom aluminium yang kokoh dan dilengkapi dengan alat ukur serta modul pemuatan untuk pemasangan.
2. Kotak daya pelatihan terintegrasi ke dalam meja kerja, dengan roda di bagian bawah untuk memudahkan pergerakan selama eksperimen.
3. Dilengkapi dengan PC dan fitur perlindungan daya mati untuk mencegah kehilangan data.
4. Setiap unit meja kerja pelatihan dilengkapi dengan roda di bagian bawah untuk memudahkan pergerakan selama eksperimen. 5. Desainnya kokoh dan tahan lama untuk memastikan penggunaan jangka panjang.
6. Meja kerja pelatihan dilengkapi dengan rangkaian dan komponen eksperimen lengkap yang dapat digunakan untuk menggabungkan dan melakukan berbagai latihan.
7. Meja kerja pelatihan dilengkapi dengan sistem perlindungan keselamatan.
2. Spesifikasi Teknis
2.1 Parameter Teknis
Inverter Hibrida
Tegangan Sistem: 12V
Daya Sistem: 1200VA
Tegangan Input (AC): Tiga kawat fase tunggal 90V~280V
Waktu Konversi: 10 ms
Tegangan Output (AC): Tiga kawat fase tunggal 230V
Frekuensi Output: 50/60 Hz
Tegangan Baterai (DC): 10V~15V
Pengendali Pengisian MPPT (DC): 15V~80V
Baterai
122Ah, 12V
Beban Ohm Variabel
Tiga fase 1kW, dapat digunakan dalam rangkaian paralel, seri, bintang, dan segitiga
Modul sakelar daya terkontrol 24V, arus kerja terukur
16A
Beban Bohlam
Tiga kawat fase tunggal 230V (bohlam pijar 25W, lampu hemat energi 4W, LED 4W)
Catu Daya Terprogram
Tegangan Sirkuit Terbuka: 80 V
Arus Sirkuit Tertutup: 40 A
Daya Keluar: 1000 W
2.2 Dimensi dan Berat
Dimensi: 1320mm*820mm*2150mm
Berat: 202kg

3. Nama Komponen Produk dan Pengenalan Fungsi
3.1 Komponen Utama Produk
Nomor Nama Jumlah
1 Modul Daya Utama 1
2 Beban Bola Lampu 1
3 Catu Daya DC 1
4 Modul Sakelar 1
5 Modul Sistem Pengukuran Tiga Fasa 1
6 Layar Tampilan 1
7 Sistem Pengukuran Tegangan dan Arus 1
8 Modul Sakelar 1
9 Modul Inverter Hibrida 1
10 Baterai 1
11 Host 1
3.2 Rangka Produk
Nomor Nama Jumlah
1 Catu Daya Terprogram 1
2 Catu Daya Tak Terputus UPS 1
3 Rangka Trafo Tiga Fasa 1
4 Rangka Beban Variabel Tiga Fasa 1
3.3 Aksesori Produk
Nomor Nama Jumlah
1 Strip Soket 1
2 Steker Tahan Air 1
3 Sekring (5A, 1A) 5
4 Baterai 1
5 Flashdisk USB 1
6 Jembatan berbentuk U 7
7 Kabel daya 4
8 Steker 1
9 Mouse 1
10 Kabel jaringan 5
11 Multimeter 1
12 Kabel uji K4 (kuning) 5
13 Kabel uji K4 (biru) 5
14 Kabel uji K4 (hitam) 5
15 Kabel uji K4 (hijau) 5
16 Kabel uji K4 (dua warna) 5
17 Kabel uji K4 (merah) 5
4. Daftar percobaan pembelajaran produk
(1) Percobaan kotak beban
(2) Percobaan pembangkitan daya hibrida
(3) Percobaan catu daya hibrida baterai dan panel fotovoltaik
