SR3214 Peralatan Pendidikan Sekolah Perpindahan Panas Permukaan Luas, Meja Kerja Pelatih Kejuruan, Peralatan Pelatihan TermalFitur
• Salah satu dari empat percobaan opsional untuk Unit Dasar Percobaan Perpindahan Panas
• Mudah dan cepat dipasang pada Unit Dasar Percobaan Perpindahan Panas dan sambungan air memiliki konektor cepat yang dapat menutup sendiri tanpa memerlukan alat
• Menunjukkan bagaimana batang tipis panjang menghantarkan panas di sepanjangnya dan bagaimana panas hilang karena radiasi dan konveksi
• Skema yang jelas tercetak pada pelat dasar membantu pemahaman siswa
• Contoh praktis yang ideal dari perpindahan panas gabungan
• Pemanas tegangan rendah yang aman dengan pemutus suhu berlebih
Deskripsi

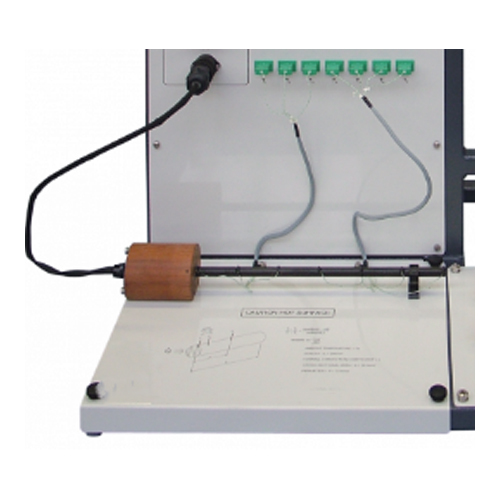

Percobaan ini memiliki batang padat tipis dengan pemanas listrik (sumber panas) di salah satu ujungnya. Dipasang pada pelat dasar dengan skema tata letak percobaan yang jelas. Batang tersebut memiliki lapisan hitam matte untuk nilai emisivitas yang konsisten dan dapat diprediksi. Termokopel mengukur suhu di sepanjang permukaan batang pada interval yang sama.
Pemanas listrik dan termokopel terhubung ke soket pada Unit Dasar Percobaan Perpindahan Panas. Panas merambat sepanjang batang dan berpindah ke lingkungan sekitarnya melalui konveksi alami dan radiasi. Siswa menggunakan hasil uji awal untuk memprediksi suhu dan aliran panas sepanjang batang.
Hasil Pembelajaran
• Untuk mendemonstrasikan bagaimana panas berpindah dari permukaan batang atau batangan padat
• Untuk mendemonstrasikan suhu pada, dan aliran panas melalui batang padat ke lingkungannya
Unit Dasar Esensial
• Unit Dasar Percobaan Perpindahan Panas
Kondisi Operasi
Lingkungan operasi:
Laboratorium
Kisaran suhu penyimpanan:
–25°C hingga +55°C (saat dikemas untuk transportasi)
Kisaran suhu operasi:
+5°C hingga +40°C
Kisaran kelembaban relatif operasi:
80% pada suhu < 31°C menurun secara linier hingga 50% pada 40°C
- Batang silinder. Kuningan, Ø 10mm X 350mm (P)
- 8 x Termokopel: interval 50mm
