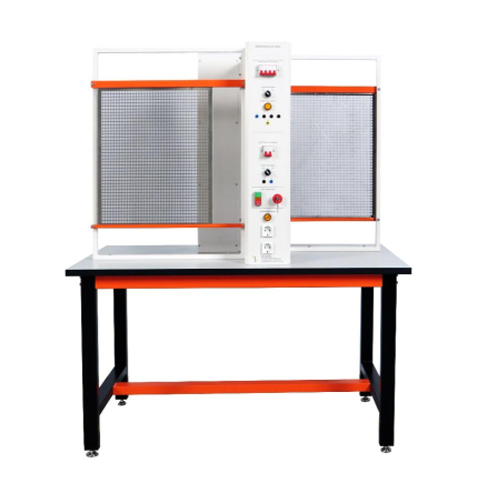

ZE3203 Meja Teknisi Listrik Peralatan Laboratorium Sekolah Bangku Pelatihan Sekolah Pendidikan Peralatan Pelatihan ListrikI. Ikhtisar Produk
1.1 Ikhtisar
Bangku pelatihan teknisi listrik ini memiliki 2 konsol distribusi vertikal. Pemutus darurat untuk semua stopkontak dengan kunci pengaman. Tegangan AC 24V diisolasi dari catu daya untuk 2 terminal pengaman. Proteksi diri pada sisi primer transformator dan pemutus arus pada sisi sekunder. On/off umum. Lampu indikator menunjukkan posisi on. Tombol ganda untuk memulai dan menghentikan. Distribusi daya 230V, 2 soket + 2P + E / 1 lampu indikator proteksi total, dilindungi oleh pemutus arus magnetik termal (diferensial 30mA opsional) catu daya tiga fase.
1.2 Fitur
1. Peralatan ini terbuat dari rangka lembaran logam berkekuatan tinggi, yang indah dan tahan lama. Dilengkapi roda universal di bagian bawah untuk memudahkan pemindahan;
2. Meja dilengkapi dengan pelat jaring, yang dapat digunakan untuk menempatkan berbagai perangkat eksperimen, yang praktis dan cepat. II. Parameter Kinerja
2.1 Parameter Teknis
Parameter catu daya: tiga fase lima kawat AC380V
Persyaratan lingkungan kerja: suhu sekitar -10℃～+40℃, kelembapan relatif < 85% (25℃).
2.2 Dimensi dan Berat
Dimensi: 1400mm×800mm×1700mm
Berat: <150kg
III.Daftar Komponen dan Pendahuluan Terperinci
3.1 Nomor Komponen Utama
Nama
1 Pelat jala
2 Pemutus sirkuit AC380V4P
3 Sakelar kenop AC380V
4 Lampu indikator daya AC380V
5 Blok terminal keluaran daya tiga fase
6 Pemutus sirkuit 2P
7 Sakelar kontrol ganda
8 Sakelar penghenti darurat
9 Steker listrik Eropa AC220V
10 Desktop eksperimental
3.2 Nomor Komponen Aksesori
Nama
1 Kabel listrik biru 4mm
2 Kabel listrik dua warna 4mm
3 Kabel listrik hitam 4mm
4 Konektor betina industri
IV. Daftar Konfigurasi Produk
No. Nama QYT
1 Pelat jala 2
2 Pemutus sirkuit AC380V4P 1
3 Sakelar kenop 2
4 Lampu indikator daya 2
5 Terminal keluaran daya tiga fase 5
6 Pemutus sirkuit 2P 1
7 Sakelar kontrol ganda 1
8 Sakelar stop darurat 1
9 Steker listrik Eropa AC220V 2
10 Kabel listrik biru 4mm 2
11 Kabel listrik dua warna 4mm 2
12 Kabel listrik hitam 4mm 8
13 Konektor betina industri 1
Daftar Eksperimen V. (memerlukan komponen opsional)
Bagian ini mencantumkan eksperimen aksesori opsional yang dapat digunakan dengan produk ini. Meja teknisi listrik hanya menyediakan berbagai catu daya, dll. Eksperimen perlu menggunakan aksesori eksperimental, yang dapat dibeli sendiri oleh pengguna. Percobaan 1 Sakelar kontrol tunggal mengendalikan rangkaian lampu pijar
Percobaan 2 Sakelar ganda mengendalikan rangkaian lampu pijar
Percobaan 3 Rangkaian kontrol sakelar lampu pijar dua arah
Percobaan 4 Sakelar peredup mengendalikan rangkaian lampu pijar
Percobaan 5 Rangkaian seri-paralel lampu pijar
Percobaan 6 Rangkaian lampu fluoresen kompensasi reaktif
Percobaan 7 Rangkaian lampu natrium
Percobaan 8 Sambungan amperemeter dan voltmeter pada rangkaian lampu pijar
Percobaan 9 Sambungan pengukur frekuensi pada rangkaian lampu pijar
Percobaan 10 Sambungan pengukur faktor daya pada rangkaian lampu pijar
Percobaan 11 Sambungan pengukur listrik satu fasa pada rangkaian lampu pijar
Percobaan 12 Sambungan pengukur energi listrik pada lampu pijar
Percobaan 13 Interkom bel pintu terintegrasi anti-pencurian satu pintu
