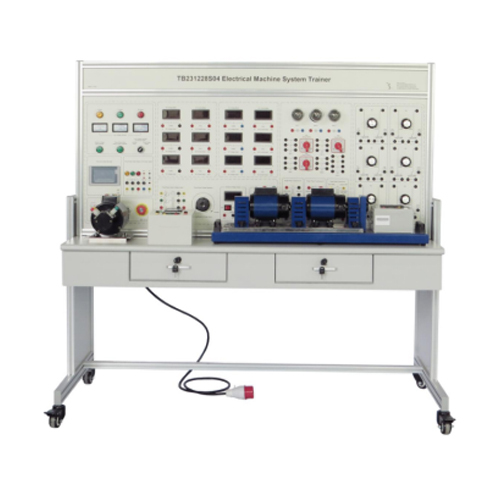

TB231228S04 Pelatih Sistem Mesin Listrik Peralatan Meja Kerja Pengajaran Teknologi Pendidikan Peralatan Pelatihan ListrikI. Ikhtisar Produk
1.1 Ikhtisar
Papan pelatihan eksperimen kelistrikan TB231228S04 adalah perangkat eksperimen multifungsi dan komprehensif yang dirancang untuk memberikan pengalaman komprehensif kepada siswa dalam eksperimen kelistrikan dan hambatan motor. Perangkat ini tidak hanya cocok untuk menyelesaikan eksperimen hambatan motor, tetapi juga dapat digunakan untuk eksperimen transformator satu fasa dan tiga fasa, bahkan dapat diperluas untuk eksperimen teknologi kontrol kelistrikan. Desainnya mempertimbangkan kebutuhan lingkungan pengajaran dan laboratorium, dan dilengkapi dengan instrumen yang diperlukan, catu daya khusus, motor, dan perangkat eksperimen lainnya, serta jalur koneksi untuk memastikan kelancaran eksperimen.
1.2 Fitur
Kelengkapan yang Kuat: Desain papan pelatihan eksperimen kelistrikan TB231228S04 memungkinkan berbagai eksperimen kelistrikan, termasuk hambatan motor, eksperimen transformator satu fasa dan tiga fasa, serta eksperimen teknologi kontrol kelistrikan, menjadikannya platform eksperimen yang serbaguna.
Kelengkapan Lengkap: Perangkat ini menyediakan semua komponen dan jalur koneksi yang diperlukan, termasuk instrumen, catu daya dan motor khusus, dll., untuk memastikan pengguna dapat melakukan berbagai eksperimen tanpa hambatan. Material berkualitas tinggi: Rel motor terbuat dari baja tahan karat, dan pelatnya menggunakan pelat baja setebal 20 mm. Material berkualitas tinggi ini memastikan daya tahan peralatan, mengurangi kebisingan selama pengoperasian motor, dan mencegah deformasi, sehingga peralatan dapat beroperasi secara stabil dalam jangka waktu yang lama.
Pengukuran akurat: "Dinamometer DC terkoreksi" digunakan untuk mengukur daya keluaran penggerak utama. Desain ini mengatasi masalah zona mati yang besar dan kesalahan besar yang sering terjadi pada penggunaan "dinamometer arus eddy" sebelumnya, serta meningkatkan akurasi pengukuran.
Fungsi perlindungan keamanan: Peralatan ini dilengkapi dengan proteksi kebocoran tegangan dan arus chip tunggal, serta fungsi proteksi otomatis untuk pemantauan fase-ke-fase, kelebihan beban ruang, atau hubung singkat, yang sangat meningkatkan keamanan percobaan. II. Parameter Kinerja
Daya input: tiga fase lima kawat AC 380V 50Hz
Berat: 154 kg
Kondisi kerja: Suhu sekitar: -10℃～+40℃ Kelembapan relatif: <85% (25℃)
Dimensi: 1640*760*1540
III. Daftar Komponen dan Penjelasan Detail
3.1 Komponen Utama
Nomor Nama
1 Modul daya
2 Modul pengukuran DC
3 Modul pengukuran AC
4 Modul pengatur tegangan
5 Modul bohlam, sakelar, step-down
6 Modul beban
3.2 Aksesori
Nomor Nama Jumlah
1 Sekring 5A 5*20 5
2 Sekring 3A 5*20 5
3 Sekring 2A 5*20 5
4 Sekring 1.5A 5*20 5
5 Sekring 0.5A 5*20 5
6 4 Kabel listrik mm 1m ujung ganda merah 10
7 Kabel listrik 4 mm 1m ujung ganda hijau 10
8 Kabel listrik 4 mm 1m ujung ganda kuning 10
9 Kabel listrik 4 mm 1m ujung ganda biru 10
10 Kabel listrik 4 mm 1m ujung ganda hitam 10
11 Kabel listrik 4 mm 1m ujung ganda dua warna 1
12 Kabel listrik 2 mm 2m merah 1
13 Kabel listrik 2 mm 2m hitam 1
14 Motor/generator shunt DC DC220V 180W 1440r/menit 1
15 Dinamometer DC terkoreksi 180W 1440 r/menit 1
16 Motor cincin selip lilitan tiga fase 380V 180W 1440r/menit 1
17 Pengukur frekuensi takometer cerdas 1
18 Modul pengukur daya dan faktor daya 1
19 Bola lampu 5
IV. Daftar Eksperimen
Eksperimen 1 Eksperimen Pengetahuan Motor DC
Eksperimen 2 Eksperimen Pengaktifan Resistansi Seri Motor DC
Eksperimen 3 Eksperimen Pembalikan Motor DC (Maju dan Mundur)
Eksperimen 4 Eksperimen Pengaturan Kecepatan Motor DC dengan Mengubah Resistansi pada Rangkaian Jangkar
Eksperimen 5 Eksperimen Pengaturan Kecepatan Motor DC dengan Mengubah Tegangan Jangkar
Eksperimen 6 Eksperimen Pengaturan Kecepatan Motor DC dengan Mengubah Resistansi pada Rangkaian Eksitasi
Eksperimen 7 Eksperimen Rasio Transformator Satu Fasa
Eksperimen 8 Eksperimen Tanpa Beban Transformator Satu Fasa
Eksperimen 9 Eksperimen Hubungan Pendek Transformator Satu Fasa
Eksperimen 10 Eksperimen Beban Transformator Satu Fasa
Eksperimen 11 Eksperimen Uji Resistansi Stator Motor Asinkron Lilitan Tiga Fasa
Eksperimen 12 Eksperimen Uji Pengukur Daya
Eksperimen 13 Eksperimen Uji Pengukur Faktor Daya
Eksperimen 14 Eksperimen Metode Identifikasi Polaritas Transformator
Eksperimen 15 Eksperimen Uji Beban Transformator Tiga Fasa
Eksperimen 16 Pengaktifan Motor Asinkron Lilitan Tiga Fasa Percobaan
Percobaan 17 Dinamometer untuk mengukur torsi motor asinkron lilitan tiga fasa
Percobaan 18 Penggunaan alarm pewaktu
Percobaan 19 Dinamometer untuk mengukur torsi motor shunt DC
Percobaan 20 Percobaan uji hubungan bintang/delta sisi sekunder transformator tiga fasa
