TB230126S30 Modul Pelatihan Pick and Place Listrik Peralatan Pelatihan Mekatronika Peralatan Didaktik Peralatan Pelatihan Kejuruan
1. Pengenalan Produk
1.1 Deskripsi Produk

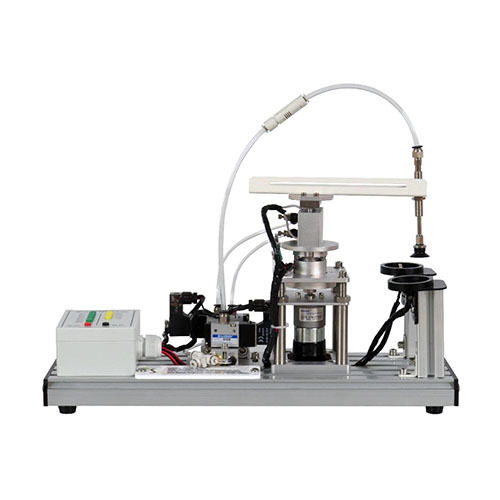

Modul Pick and Place Elektrik TB230126S30 adalah peralatan penanganan material otomatis untuk pengajaran, yang dirancang untuk mekatronika, kontrol otomasi, dan mata kuliah profesional lainnya di sekolah kejuruan. Peralatan ini mengintegrasikan kontrol elektrik, teknologi pneumatik, dan teknologi transmisi mekanis, serta mewujudkan fungsi pengambilan, pemindahan, dan penempatan material secara otomatis melalui pemrograman PLC, yang cocok untuk pengajaran dasar lini produksi otomatis.
Modul ini mengadopsi desain mekatronika, yang utamanya terdiri dari aktuator elektrik, sistem adsorpsi pneumatik, dan unit deteksi material. Peralatan ini mendeteksi status material melalui sakelar mikro, menggerakkan lengan robot dengan motor reduksi DC, dan melengkapi penanganan material dengan cangkir hisap vakum. Dilengkapi fungsi interlock stasiun, yang dapat mensimulasikan logika kontrol keselamatan di lokasi industri dan merupakan meja kerja pelatihan yang ideal untuk pengajaran kontrol otomasi.
1.2 Fitur Produk
Integrasi multi-teknologi: penggerak listrik terintegrasi, kontrol pneumatik, dan teknologi deteksi sensor.
Aman dan andal: catu daya tegangan rendah 24V, sesuai dengan standar keselamatan pengajaran.
Desain visual: silo transparan memudahkan pemantauan status material.
Interlock cerdas: dilengkapi deteksi status silo dan fungsi interlock keselamatan.
Struktur modular: dapat digunakan sendiri atau dikombinasikan dengan modul pengajaran lainnya.
2. Spesifikasi Teknis
Parameter teknis dasar
Tegangan catu daya DC 24V
Tekanan sumber udara 0,4 MPa~0,6 MPa (diperlukan pompa udara eksternal)
Parameter tampilan peralatan
Dimensi 462 mm*146 mm*295 mm
Berat ≤5 kg
3. Nama Komponen Produk dan Fungsi Pendahuluan
3.1 Badan utama produk
No. Nama Jumlah
1 Kotak sambungan 1
2 Katup solenoid 2
3 Generator vakum 1
4 Silinder teleskopik 1
5 Motor roda gigi 1
6 Cangkir hisap 1
7 Silo 2
3.2 Aksesori produk
No. Nama Jumlah 1 Kabel sinyal 25 inti 1
2 Pipa udara (3 m) 1
3 Blok material 2
4 Flashdisk USB 1
5 Kabel listrik pengaman 2 mm (hitam, 100 cm) 1
6 Kabel listrik pengaman 2 mm (merah, 100 cm) 1
7 Kabel listrik pengaman 2 mm (hijau, 100 cm) 6
8 Kabel listrik pengaman 2 mm (kuning, 100 cm) 4
4. Daftar Eksperimen Pengajaran Produk
(1) Pengoperasian dasar dan penggunaan peralatan
