Pelatih Elektro Hidrolik Dua Sisi Peralatan Pelatihan Hidrolik Peralatan Didaktik Peralatan Pelatihan Kejuruan

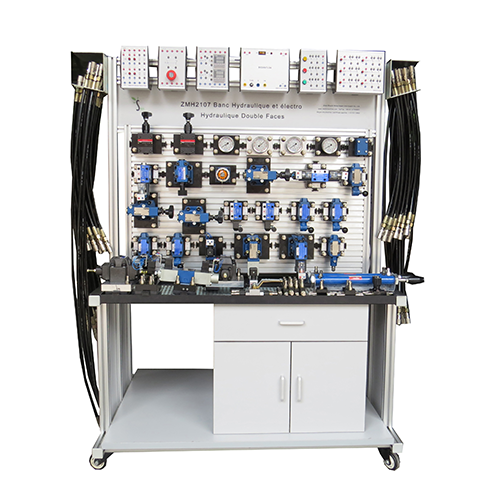

ZMH2109 Pelatih Elektro Hidrolik Dua Sisi Peralatan Pelatihan Hidrolik Peralatan Didaktik Peralatan Pelatihan Kejuruan
1.1 Unit Kontrol Listrik
Unit kontrol listrik ini mencakup kotak gantung sakelar kontrol total, kotak gantung daya DC, kotak gantung relai, kotak gantung tombol, dan kotak gantung penghenti darurat.
1.2 Meja Kerja Pelatihan
Platform pelatihan ini terbuat dari profil aluminium dan substrat paduan aluminium. Stasiun hidrolik dan kabinet ditempatkan di bagian bawah. Panel operasi miring ergonomis dan mudah dioperasikan.
1.3 Kotak Daya
Input daya tiga kabel fase tunggal, dilindungi asuransi, dengan sakelar daya utama. Dalam keadaan darurat, sakelar daya utama dimatikan untuk menghentikan eksekusi objek. 1.4 Komponen Hidrolik
- 1x pedimen penyisipan komponen listrik dua sisi
- 2x Kabinet tetap dengan 3 laci
- 2x Baki pemulihan oli karet
- 1x Pemandu kabel
- 1x Penyangga selang
Set peralatan untuk mempelajari hidrolika dan elektro hidrolik
- 1x Dispenser 4/2 yang dioperasikan dengan tangan dan pengingat pegas
- 1x Distributor 4/3 yang dikontrol secara manual, berpusat di Y
- 1x Distributor 4/3 yang dikontrol secara manual, terpusat tertutup
- 1x Katup satu arah
- 1x Katup satu arah yang dipiloti
- 1x Pembatas tekanan yang dikontrol langsung
- 1x Pengatur aliran dua arah
- 1x Pengatur aliran satu arah
- 2x Silinder efek ganda berdiameter piston 25 mm, diameter batang 16 mm, dan langkah 200 mm
- 1x Kit pemasangan silinder
- 1x Motor hidrolik dengan drainase torsi 60 Nm
- 1x Massa beban 15 kg dengan attachment yang disesuaikan ke silinder yang dikirim, dirakit dalam jaring pengaman
- 1x akumulator membran hidrolik dengan diafragma pengunci.
- 3x Manometer dengan koneksi cepat dan rentang tekanan bak gliserin 0-100 bar
- 2x T-Dispatcher dengan koneksi cepat
- 1x Katup penghenti
- 2x 3 modul relai listrik (3 kontak NO-3 NC untuk setiap relai, gulungan 24 VDC); - 1x Modul 3 tombol tekan elektrik
- 1x Modul 2 relai temporer (2 kontak NO-2 NC)
- 2x katup kemudi elektrik monostabil 4/2 (koil 24 VDC dengan lampu eksitasi)
- 1x katup pusat 4/3 yang dikontrol secara elektrik (koil 24 VDC dengan lampu eksitasi)
- 1x tekanan elektronik
- 2x detektor jarak dekat elektronik
Set aksesori
- 10x selang fleksibel dengan kopling cepat, 600 mm
- 6x selang fleksibel dengan kopling cepat, 1000 mm
- 4x selang fleksibel dengan kopling cepat, 1500 mm
- Set kabel laboratorium pengaman 4 mm (merah dan biru) yang terdiri dari minimal 80 kabel
- Unit catu daya untuk rangka pemasangan 220V AC - 24VDC/ 10A terlindungi dari hubung singkat.
Unit hidrolik
- Kontrol dengan pemutus sirkuit pelindung dan stop darurat terintegrasi
- 1 Motor arus bolak-balik satu fasa Nominal Tegangan: 230 V/50 Hz
- Total daya mesin terukur: 1 kW
- Dilengkapi dengan 2 pompa ganda (pompa roda gigi atau palet)
- Laju aliran masing-masing pompa: 3,5 l/mnt
- Tekanan 50 bar
- Kapasitas tangki 40 liter dengan filter pada saluran balik.
Dilengkapi dengan dokumen pelatihan berbahasa Prancis beserta latihan dan contoh dalam format kertas dan digital dalam CD-ROM
- Manual praktikum hidrolika dasar;
- Manual Praktikum Elektronika Hidrolika

3.5 Daftar Eksperimen
(Catatan: Isi eksperimen berikut mungkin tidak sesuai dengan eksperimen berdasarkan konfigurasi komponen perangkat, hanya sebagai referensi!)
Eksperimen 1. Rangkaian komutasi katup pembalik manual
Eksperimen 2. Rangkaian komutasi katup pembalik elektromagnetik
Eksperimen 3. Rangkaian pengatur tekanan satu tahap
Eksperimen 4. Rangkaian dekompresi satu tahap
Eksperimen 5. Rangkaian dekompresi sekunder
Eksperimen 6. Rangkaian penahan tekanan dengan relai tekanan
Eksperimen 7. Rangkaian bongkar muat dengan katup kontrol arah tipe "M"
Eksperimen 8. Rangkaian bongkar muat dengan katup pembalik
Eksperimen 9. Rangkaian keseimbangan dengan katup urutan
Eksperimen 10. Rangkaian rem dengan katup pelepas
Eksperimen 11. Rangkaian tekanan sekunder
Eksperimen 12. Loop kontrol kecepatan throttle saluran oli
Eksperimen 13. Loop kontrol throttle sirkuit balik
Eksperimen 14. Kontrol kecepatan throttle throttle oli paralel Loop
Eksperimen 15. Loop kendali kecepatan volume
Eksperimen 16. Rangkaian paralel katup kendali kecepatan
Eksperimen 17. Rangkaian seri katup kendali kecepatan
Eksperimen 18. Loop aksi sekuensial menggunakan sakelar travel
Eksperimen 19. Rangkaian penyangga dengan katup luapan
Eksperimen 20. Rangkaian pengunci dengan katup kendali arah tipe "M"
