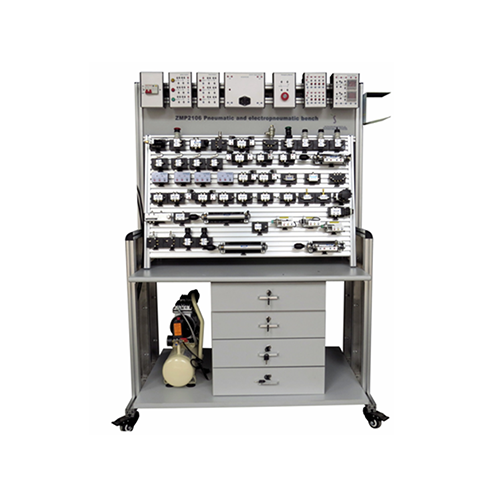

ZMP2106 Pelatih Elektro-Pneumatik Dua Sisi Meja Kerja Pneumatik Peralatan Didaktik Peralatan Pelatihan KejuruanDinamometer pneumatik dan elektropneumatik. Stasiun kerja bergerak dua sisi memungkinkan pemasangan dan pengoperasian berbagai komponen tanpa menggunakan alat (komponen dilengkapi sistem pemasangan cepat).
1* Meja rol berdimensi dengan panjang 1200 mm, tinggi 1700 mm, dan kedalaman 800 mm.
1* Pelat aluminium ekstrusi dan adonisasi dengan panjang 1080 mm dan kedalaman 680 mm dengan kemungkinan pemasangan komponen listrik di kedua sisi.
2* Kotak empat laci dengan kunci untuk menutup.
1* Panduan kabel.
1 x unit daya listrik untuk rangka pemasangan. 220V AC - 24 VDC/ minimal 4A dengan 6 keluaran.
1 x Kompresor senyap berpelumas untuk penggunaan di ruang kelas: katup pengaman dan pelindung tekanan.
- Tegangan listrik 230V/50 HZ, Tekanan servis 7 bar.
- Laju aspirasi 40 L/MENIT.
- Volume tangki 9 l.
- Output dengan pengatur tekanan, pengukur tekanan, dan kopling cepat.
- Aktuator pra-tekanan manual dan mekanis
- 2 katup NF 3/2 dioperasikan dengan tombol tekan
- 2 Distributor NF 3/2 dioperasikan dengan tombol tekan
- 1 katup NF 3/2 dioperasikan dengan tombol berhenti darurat
- 4 Distributor FC NF 3/2 dioperasikan per rol
- 2 distributor NF 3/2 dioperasikan dengan rol yang dapat ditarik
- 1 distributor bistabil NF 3/2 dioperasikan dengan sakelar
- 1 katup NF 5/2 dioperasikan dengan tombol tekan
- 1 distributor 5/2 dengan pemilih dua posisi
- 1 distributor NF 5/3 dengan kontrol pusat tertutup dengan tuas penjepit
- Pra-aktuator kontrol pneumatik
- 1 distributor monostabil NF 3/2 untuk kontrol pneumatik
- 2 katup monostabil NF 5/2 pneumatik; - 2 Distributor 5/2 bistable dengan kontrol pneumatik
- Pemrosesan sinyal, kontrol aliran, dan penguncian
- 1 pintu logika "OR"
- 1 Pemilih sirkuit pada "OR"
- 1 Pintu logika "ET"
- 1 Pemilih sirkuit "ET"
- 2 Pengatur aliran searah
- 1 Katup buang cepat
- 1 Pengatur waktu udara keluaran positif yang dapat disetel
- 2 Pengatur aliran dengan katup anti-balik
- 1 Pengatur aliran dua arah
- 1 Katup sekuens
- Silinder
- 2 Silinder pegas efek tunggal
- 1 Silinder piston magnetik ganda dan peredam elastis
- Silinder piston magnetik efek ganda dengan peredam pneumatik yang dapat disetel
- Elektrodistributor
- 1 Katup elektro 3/2 monostabil NF (kumparan 24 VDC dengan lampu LED)
- 1 Katup elektro 3/2 bistable (kumparan 24 VDC dengan lampu LED)
- 2 Katup elektro 5/2 bistable (kumparan 24 VDC dengan lampu LED)
- 2 Katup listrik monostabil 5/2 (kumparan 24 VDC dengan lampu LED)
- 1 elektronik tertutup tengah 5/3 (kumparan 24 VDC dengan lampu LED)
- 1 generator vakum efek venturi dengan mangkuk penghisap
- Modul kontrol/detektor
- 1 sakelar ON/OFF
- 1 tombol tekan Stop Darurat (Elektrik)
1 set input listrik (casing dengan 3 tombol tekan NO-NC)
- 1 set 3 relai (3 NO-3 NC, reel 24 VDC)
- 1 indikator (pemandangan, bel)
- 1 set 2 relai pengatur waktu (2 NO-2 NC)
- 1 blok terminal listrik;
- 4 detektor magnetik tipe buluh
- 2 detektor magnetik statis;
- 1 detektor induktif
- 1 detektor kapasitif
- 1 detektor fotolistrik;
- 4 ujung rangkaian listrik
- 1 tekanan kontak listrik; - Aksesori
- Set 10 buah fitting "T" Ø 4mm
- Set 10 buah tutup plastik Ø 4mm
- Set 10 buah fitting "Y" Ø 4mm
- 1 set kabel laboratorium pengaman 4 mm (warna merah dan biru) yang terdiri dari minimal 80 kabel
