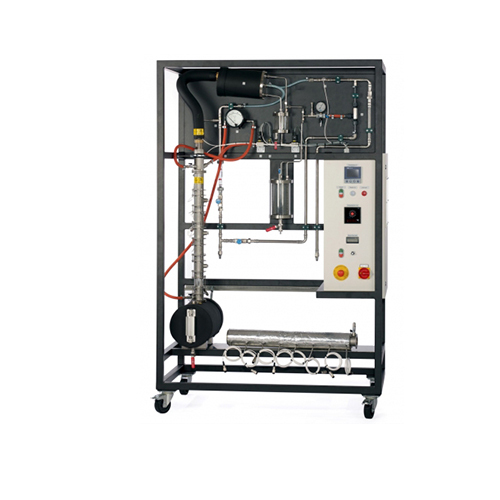

ZM8135A Kolom Distilasi, Peralatan Didaktik, Peralatan Pendidikan Kejuruan, Peralatan Laboratorium Mekanika Fluida

1. Deskripsi
Distilasi digunakan untuk memisahkan campuran cairan yang terdiri dari cairan-cairan individual yang larut satu sama lain. Rektifikasi mengacu pada distilasi aliran berlawanan. Etanol/air direkomendasikan sebagai campuran cairan untuk alat ini. Campuran cairan ditambahkan ke tangki evaporator (bawah). Uap campuran yang dihasilkan bergerak ke atas di dalam kolom. Uap campuran mengandung konsentrasi komponen dengan titik didih lebih rendah (etanol) yang lebih tinggi. Uap tersebut meninggalkan bagian atas kolom dan dikondensasikan menggunakan kondensor dan tangki pemisahan fasa. Sebagian kondensat dikumpulkan dalam tangki sebagai produk, sedangkan sisanya dialirkan kembali ke kolom. Di sini, dalam perjalanannya ke bawah, kondensat mengalami pemanasan lebih lanjut dan pertukaran material dengan uap campuran yang naik. Pertukaran ini menyebabkan fasa uap menjadi lebih kaya etanol dan fasa cair menjadi lebih kaya air. Fasa cair bergerak ke bawah tempat ia dikumpulkan.
Tersedia kolom baki saringan dan kolom isian. Kolom isian diisi dengan cincin Raschig. Rasio refluks diatur menggunakan katup. Nilai terukur yang relevan dicatat oleh sensor dan ditampilkan secara digital pada kabinet sakelar. Evaporator diatur menggunakan pengontrol PID. Skema proses yang besar dan jelas pada kabinet sakelar memudahkan untuk menetapkan semua variabel proses.
2. Spesifikasi
1. Rektifikasi diskontinu dengan kolom baki isian dan saringan
2. Kolom yang dapat dipertukarkan
3. Kolom baki saringan dengan 8 baki
4. Kolom isian dengan cincin Raschig
5. Mode vakum dimungkinkan dengan pompa jet air
6. Evaporator yang dipanaskan secara elektrik
7. Tangki untuk produk atas
8. Kondensor dan tangki pemisahan fase untuk produk atas
9. Semua tangki terbuat dari kaca DURAN dan baja tahan karat
10. Penyesuaian rasio refluks menggunakan katup
11. 8 titik pengukuran suhu per kolom

3. Data Teknis
Kolom: diameter dalam: 50 mm, tinggi: 765 mm
Pompa jet air: vakum akhir: sekitar 200 mbar
Tangki
produk atas: sekitar 2000 mL
pemisahan fase: sekitar 500 mL
Evaporator
daya keluaran: 0…4 kW
tangki: sekitar 10L
Luas permukaan perpindahan panas
kondensor produk atas: sekitar 0,04m2
Rentang pengukuran
suhu: 13x 0…150°C
rasio refluks: 0…100%
laju aliran: 30…320L/jam (air pendingin)
tekanan diferensial: 0…60mbar (kolom)
manometer: -1…0,6bar
400V, 50Hz, 3 fase
230V, 60Hz, 3 fase, 400V, 60Hz, 3 fase
UL/CSA opsional
Dimensi dan berat
PxLxT: 1300x750x2100mm
Berat: sekitar 210kg
Diperlukan untuk pengoperasian
sambungan air: 500…1000L/jam, saluran pembuangan
