ZE3441 Diagram Keselamatan Rencana Studi Didaktik Peralatan Pendidikan Sekolah Pelatih Kejuruan Meja Kerja Peralatan Pelatihan ListrikI. Ikhtisar Produk
1.1 Ikhtisar

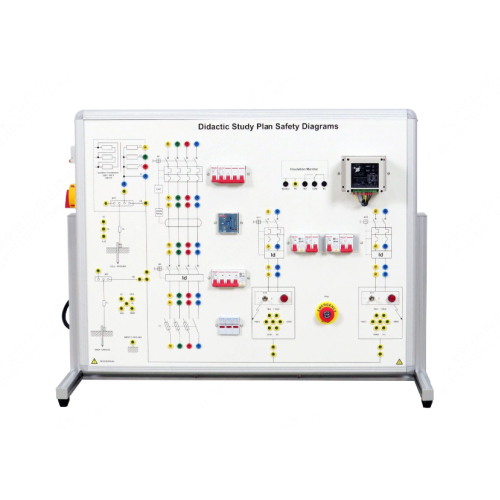

Strukturnya terbuat dari lembaran baja yang telah diolah secara kimia dan dilapisi dengan beberapa lapisan epoksi; alasnya dilengkapi dengan kaki karet sehingga dapat diletakkan di meja kerja. Panel ini menampilkan semua komponen yang diperlukan untuk memberi daya pada sirkuit dengan baik.
1.2 Fitur
1. Perangkat ini dilengkapi dengan tombol berhenti darurat, yang dapat langsung memutus daya ketika perangkat mengalami kecelakaan.
2. Pemutus sirkuit dilengkapi dengan proteksi kebocoran dan tripper. Ketika perangkat mengalami kebocoran listrik, pemutus sirkuit akan trip untuk menjalankan peran perlindungan.
3. Strukturnya terbuat dari pelat baja yang telah diolah secara kimia, yang aman dan stabil.
4. Permukaannya dilapisi dengan beberapa lapisan epoksi, yang lebih tahan lama dan tidak mudah pecah.
II. Parameter Kinerja
2.1 Parameter Teknis
Parameter Catu Daya: AC 220V tiga kawat fase tunggal ±10% 50Hz
2.2 Dimensi dan Berat
Dimensi: 1000*580*770mm
Berat: <68kg
III. Daftar Komponen
3.1 Komponen Utama
Nomor Nama
1 Panel
2 Braket
3 Trafo Isolasi Tiga Fasa
3.2 Komponen Listrik
Nomor Nama
1 Pemutus Sirkuit Daya
2 Sakelar Daya
3 Trafo Isolasi Tiga Fasa
4 Relai Arus Bocor
5 Pemutus Sirkuit 4P dengan Pelepas
6 Baris Kabel Ground
7 Pemutus Sirkuit 4P dengan Proteksi Kebocoran
8 Sekring
9 Penggeser Kapasitor
10 Lampu Indikator Daya
11 Resistor
12 Tombol Berhenti Darurat
13 Pemutus Sirkuit 2P dengan Proteksi Kebocoran
14 Penguji Isolasi AC
15 Port Uji
3.3 Aksesori
Nomor Nama
1 Kabel penghubung U-bridge 4mm hitam
2 Kabel listrik 4mm 1m kuning ujung ganda
3 Kabel listrik 4mm 1m hijau ujung ganda
4 Kabel listrik 4mm 1m merah ujung ganda
5 Kabel listrik 4mm 1m biru ujung ganda
6 Kabel listrik 4mm 1m dua warna ujung ganda
7 Multimeter Digital UA9205
8 Sekering
3.4 Daftar Konfigurasi Produk
Nomor Nama Jumlah
1 Trafo isolasi tiga fase 1,5KW 380/380 (4 stopkontak) 1
2 Pemutus sirkuit DZ47s tanpa proteksi kebocoran 4P 2A tipe C 1
3 Pemutus sirkuit DZ47s tanpa proteksi kebocoran 2P 1A tipe C 2
4 Pemutus sirkuit DZ47SLES merah 2P 16A dengan proteksi kebocoran Baru 2
5 Pemutus sirkuit DZ47SLES merah 4P 25A dengan proteksi kebocoran Baru 2
6 Pelepas shunt DZ47s MX+OF3 (Delixi) AC220V 1
7 Trafo arus bocor 1
8 Kabel penghubung jembatan berbentuk U 4mm hitam 20
9 Relai arus bocor 1
10 Kabel listrik 4mm 1 meter, kuning ujung ganda 5
11 Kabel listrik 4mm 1 meter, hijau ujung ganda 5
12 Kabel listrik 4mm 1 meter, ujung ganda merah 5
13 Kabel listrik 4mm 1 meter, ujung ganda biru 5
14 Kabel listrik 4mm 1 meter, ujung ganda dua warna 5
15 Multimeter digital UA9205 1
IV. Daftar Percobaan
Percobaan 1 Simulasi uji trip sengatan listrik pada manusia
Percobaan 2 Uji penguji insulasi AC
Percobaan 3 Uji relai arus bocor
Percobaan 4 Uji trip pemutus sirkuit proteksi kebocoran 4P
