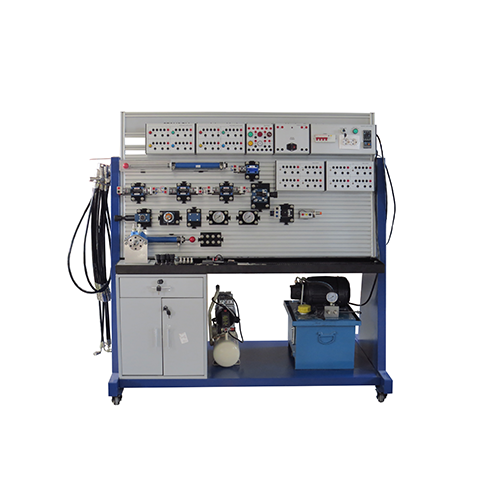

SR6113 Modul Didaktik dengan Aktuator Listrik, Pneumatik, dan Hidrolik Pelatih Mekatronika Peralatan Didaktik Peralatan Pelatihan KejuruanPelatihan dan demonstrasi profesional; peralatan pelatihan mekatronika. Untuk elektronik
Meja kerja pneumatik dan elektrohidraulik
Semua komponen yang digunakan adalah komponen industri
Komponen pneumatik meliputi konektor instan untuk pipa 4 mm
Komponen elektropneumatik dengan kabel pengaman sambungan instan 4 mm
Komponen elektropneumatik minimal meliputi:
Persiapan udara
Perangkat pemurnian udara dengan katup distribusi 3/2
Blok alokasi
Regulator tekanan dengan pengukur tekanan
Pengukur tekanan 1 MPa
Katup manual-mekanis
Katup 3/2 normal tertutup, dioperasikan dengan tombol
Katup 3/2 NC/NO, dioperasikan dengan tombol tekan
Katup 3/2 normal tertutup, dioperasikan dengan tombol darurat
Katup FC 3/2 NC, dioperasikan dengan tuas rol
Katup FC 3/2 NC. Dioperasikan oleh joystick rol satu arah
3/2 sakelar normal tertutup katup ganda
5/2 katup dengan pemilih 2 posisi
Katup pneumatik
3/2 NC / NO, katup tunggal pneumatik
3/2 katup pengalih NC
5/2 katup tunggal pneumatik 5/2 katup ganda pneumatik peralatan kontrol aliran
Fungsi "ATAU" katup "ATAU" ganda fungsi "DAN"
Pengontrol kecepatan satu arah (ganda) katup buang cepat
Aktuator
Silinder kerja tunggal
Silinder kerja ganda dengan bantalan karet
Katup elektromagnetik
3/2 katup solenoid tunggal NC
5/2 katup solenoid ganda
5/2 katup solenoid tunggal
Modul kontrol
catu daya
Satu set input listrik (tombol dengan 3 tombol), satu set 3
relai
Distributor indikator (pilot, buzzer)
Saklar otomatis reed, konverter P/V-V/P ujung elektrik
Sakelar tekanan kontak elektrik
Pengukur tekanan dengan kontak elektrik
Satu set tabung biru 20 m dan tabung putih fleksibel 4 mm 20 m. Satu set berisi 10 aksesori berbentuk "T"
Set berisi 5 sumbat, 1/8"
Satu set berisi 10 sumbat plastik 4mm
Satu set kabel penghubung
Mesin pemotong pipa
Kotak dengan baki untuk kombinasi gas dan listrik
Pipa hitam 10 meter, ø6 mm
Ekstraktor pipa
Komponen hidrolik minimal meliputi:
Silinder diferensial CD70F25 / 16-200, dengan penutup pelindung dan perangkat penghubung untuk sel beban
WS201
Motor planet
Katup 4/2 arah 4WE6C6X
Katup 4/3 arah 4WE6G6X
Katup 4/3 arah 4WE6J6X
Katup arah 4/3 arah 4WE6E6X, katup luapan DBDH6G1X
Katup pelepas, dioperasikan pilot DB6K1-4X / 50
Katup pengurang tekanan, operasi langsung DR6DP1-5X
Katup kontrol aliran 2 arah Katup gas 2FRM6B36-3X DRV06-1-1X/V
Katup periksa katup gas DRV06-1-1X/V katup periksa S6A1.X
Katup periksa, modul akumulator SV 6 PB1-6X yang dikontrol pilot hidrolik
Distributor hidrolik 4x
Tutup katup
Pengukur tekanan 0-100 bar dengan selang pengukur
Saluran selang 630 mm
Saluran selang 1000 mm dengan konektor 90° dan port pengukur mini
Saluran selang 1500 mm dengan port pengukur mini
Versi rumah unit kontrol: modul BIBB
Sakelar tekanan elektrik
Sakelar proximity, induktif
Kabel kumparan elektromagnetik dengan LED, tipe A, kabel kumparan elektromagnetik hitam dengan LED, tipe A, kit kabel pengukur abu-abu, kecil
Silinder aksi ganda dengan segel karet -Sensor tekanan elektronik dengan elemen sensor -Alat pelepas, disebut Tube-Extracotor -Set manual dan dokumentasi CD-ROM, Slide elektronik pneumatik -Kotak penyimpanan kecil, Kotak penyimpanan besar (Baki untuk penyimpanan komponen).
