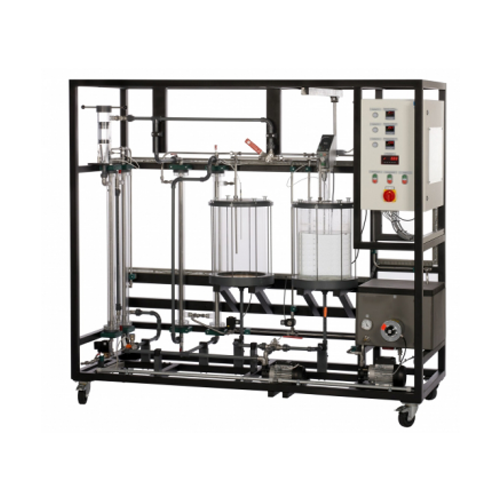

CE 520 Bangku Didaktik Kristalisasi dengan Pendinginan Bangku Laboratorium Pendidikan Meja Kerja Pelatih Kejuruan Peralatan Pelatihan TermalKristalisasi memungkinkan zat terlarut dari larutan diubah menjadi padatan dan dipisahkan.
Pelatih ini dikembangkan bekerja sama dengan Ketua Teknologi Proses Termal di Universitas Martin-Luther, Halle-Wittenberg (Prof. Dr. Ulrich).
Sebuah pompa mengalirkan larutan kalium sulfat jenuh dalam sebuah sirkuit dengan tangki. Untuk mencegah kristalisasi dini, larutan dipanaskan di atas suhu jenuh menggunakan sirkuit pemanas. Kedua sirkuit dihubungkan oleh dua penukar panas. Sejumlah kecil larutan tak jenuh ini dialirkan melalui sel kristalisasi sebagai bypass. Untuk mengkristalkan bagian larutan ini, larutan didinginkan dengan air pendingin menggunakan dua penukar panas. Menurunkan suhu akan mengubah larutan menjadi keadaan metastabil yang terlalu jenuh.
Sel kristalisasi adalah tabung yang dilengkapi dengan media filter berpori di saluran masuk dan keluar. Sel yang dapat dilepas dapat dibuka untuk memungkinkan penambahan kristal benih. Media filter berpori dipilih sedemikian rupa sehingga kristal tidak dapat keluar dari sel. Kondisi aliran menyebabkan unggun terfluidisasi di dalam sel. Kalium sulfat terlarut mengkristal dari larutan metastabil pada kristal benih. Kristal-kristal tersebut tumbuh. Laju pertumbuhan dapat ditentukan dengan menimbang kristal sebelum dan sesudah percobaan, serta dengan mengukur waktu.
Tangki pengaduk dengan penukar panas tersedia untuk menyiapkan larutan kalium sulfat jenuh. Suhu di kedua tangki dan suhu yang dibutuhkan dalam bypass untuk kristalisasi dicatat dan dikontrol menggunakan sensor.
Ruang pengering, neraca, mesin penyaringan, dan mikroskop direkomendasikan untuk mengevaluasi percobaan. Kalium sulfat tidak termasuk.
Spesifikasi
kristalisasi dari larutan dalam fluidized bed
tangki pengaduk untuk persiapan larutan jenuh
sirkuit untuk larutan tak jenuh dengan tangki, 2 penukar kalor untuk pemanasan dan pompa
bypass untuk larutan jenuh dengan sel kristalisasi dan 2 penukar kalor untuk pendinginan
sel kristalisasi yang dapat dilepas dan diisi, PMMA
sirkuit pemanas dengan pompa, tangki, pemanas, dan termostat
penyesuaian laju alir dalam bypass menggunakan katup
pengukuran dan pengendalian suhu dalam tangki pengaduk, tangki untuk larutan tak jenuh, dan dalam sel kristalisasi
Data teknis
Tangki
tangki pengaduk: sekitar 25 L
untuk larutan tak jenuh: sekitar 25 L
sirkuit pemanas: sekitar 32 L
Pompa (larutan)
laju alir maks.: sekitar 21 L/menit
head maks.: sekitar 38 m
Pompa (sirkuit pemanas)
laju alir maks.: sekitar 6 L/menit
head maks.: sekitar 9m
Sel kristalisasi
Diameter: sekitar 40mm
Tinggi: sekitar 80mm
Daya pemanas: sekitar 2kW
Rentang pengukuran
Suhu: 3x 0…100°C, 1x 0…80°C
Laju aliran: 1x 0…12L/menit
230V, 50Hz, 1 fase
230V, 60Hz, 1 fase
230V, 60Hz, 3 fase
UL/CSA opsional
Dimensi dan berat
PxLxT: 2000x800x1850mm
Berat: sekitar 255kg
