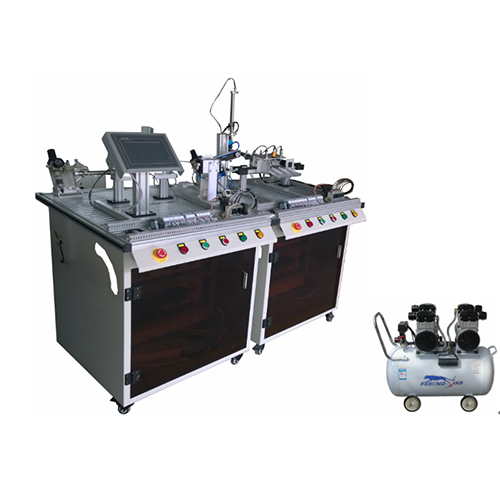

ZM3106 Unit Pelatihan Peralatan Pelatihan Kejuruan, Aplikasi Teknik Kontrol dalam Otomasi Industri dan Mekatronika1. Gambaran Umum Produk
1.1 Profil
Peralatan pelatihan ini berisi berbagai jenis sensor industri, unit kontrol pneumatik, sakelar listrik, pengontrol terprogram PLC, HMI. Peralatan ini juga mencakup:
unit distribusi (nama lain unit pengumpan, unit beban), modul pengujian, modul penyimpanan sortir, ini adalah platform pelatihan mekatronika. Peralatan ini berbasis komunikasi PPI, metode kontrol terdistribusi PLC, metode komunikasi layar sentuh dengan PLC, untuk mengembangkan pengetahuan dan keterampilan teknis siswa, cocok untuk universitas teknik, perguruan tinggi, lembaga pelatihan, sekolah teknik, pusat pelatihan teknik.
1.2 Fitur
(1) Struktur platform pelatihan menggunakan struktur aluminium, dengan empat roda universal di bawah ujung meja kerja, dengan dua pengunci pada dua roda, sehingga fleksibel untuk dipindahkan dan dihentikan. Berbagai modul mekanisme eksekusi dipasang di panel dasar aluminium, mudah dioperasikan, aman, dan andal.
(2) Unit kontrol PLC dipasang di meja kerja pelatihan, mudah dioperasikan, aman,
dan andal.
(3) Sistem pelatihan ini menggabungkan teknologi mekanik (termasuk teknologi pneumatik), teknologi sensor, kontrol PLC, dan teknologi komunikasi. Siswa
Anda akan mempelajari teknologi manufaktur modern melalui platform pelatihan ini. Seluruh strukturnya adalah struktur terbuka, mudah dirakit dan dibongkar, Anda dapat dengan mudah mengganti modul pelatihan, cocok untuk pengajaran atau kompetisi keterampilan teknis.
(4) Perangkat pelatihan ini menghubungkan antarmuka I/O modul PLC, berbagai sakelar indikator,
sakelar fotolistrik, sensor, komponen indikator melalui strip terminal dari stasiun utama ke gardu induk.
2 Spesifikasi Teknis
(1) Daya masukan: satu fasa, tiga kabel: 220V±10% 50Hz
(2) Dimensi: 1500mm×800mm×1300mm
(3) Kapasitas keseluruhan ＜1,5KVA
(4) Berat ＜100kg
(5) Lingkungan kerja: suhu lingkungan: -10℃～+40℃ kelembaban relatif: ＜85%(25℃)
3 Komposisi Produk
3.1 Unit Input Daya
Antarmuka input daya dipasang pada panel sakelar di meja kerja, melalui steker tipe Eropa, dan dilengkapi dengan 4 antarmuka steker Eropa.
3.2 Meja Kerja Pelatihan
Meja kerja pelatihan menggunakan panel dasar aluminium, terhubung dengan konsol pelatihan logam, terdapat empat roda universal di bawah konsol, dan dengan dua loker, Anda dapat memindahkan dan memasang trainer secara fleksibel. Konsol dilengkapi dengan pintu berwarna teh, strukturnya aman dan indah.
3.3 Konfigurasi Daya
(1) Input daya tiga kabel fase tunggal, melalui pemutus sirkuit, bagian dalam dilengkapi dengan tombol berhenti darurat, Anda dapat membuat PLC berhenti beroperasi.
(2) Dilengkapi dengan indikator daya, indikator berhenti beroperasi, tombol mulai berhenti.
