HM 162.71 Peralatan Didaktik Sirkuit Sedimen Tertutup, Peralatan Pelatihan Kejuruan, Peralatan Laboratorium Mekanika Fluida

1. Deskripsi
Aliran di sungai, kanal, dan daerah pesisir sering dikaitkan dengan transportasi sedimen. Transportasi beban dasar adalah transportasi utama. Selama transportasi beban dasar, padatan dipindahkan di sepanjang dasar saluran.

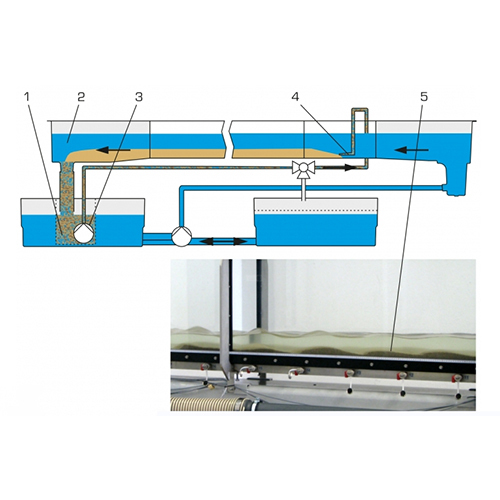

HM 162.71 mempertimbangkan transportasi beban dasar dan terdiri dari perangkap sedimen, pengumpan sedimen, dan sistem pipa dengan pompa untuk mengalirkan campuran air dan sedimen dari perangkap kembali ke pengumpan sedimen di antara dua percobaan.
Sirkuit sedimen dan sirkuit air HM 162 adalah sistem independen. Ini menjamin bahwa sedimen tidak dapat masuk ke pompa atau sensor laju aliran sirkuit air saluran percobaan HM 162.
Pada awal percobaan, lapisan sedimen dibuat di bagian percobaan tanpa air mengalir. Kemudian, sirkuit air dihidupkan. Air yang mengalir mengangkut sedimen dekat dasar di sepanjang bagian percobaan. Transportasi beban dasar ini dapat diamati dengan jelas.
Keranjang saringan yang ditempatkan di dalam tangki air di bawah elemen keluaran saluran percobaan HM 162 digunakan sebagai perangkap sedimen. Pompa yang ditempatkan di dalam keranjang saringan mengalirkan campuran air dan sedimen dari keranjang saringan kembali ke pengumpan sedimen. Campuran air dan sedimen memiliki kandungan air yang tinggi. Pengumpan sedimen diturunkan ke bagian percobaan dan mengumpankan sedimen di dekat dasar. Tinggi pengumpan sedimen di atas dasar saluran dapat diubah secara bebas.
Pada akhir percobaan, sedimen dikeluarkan dari saluran dengan mengalirkan campuran air dan sedimen ke saringan di tangki air kedua.
HM 162.71 tidak cocok untuk pengangkutan muatan tersuspensi.
HM 162 dapat diperluas dengan HM 162.71 kapan saja.

2. Spesifikasi
Pengangkutan beban dasar dengan sirkuit sedimen tertutup untuk saluran percobaan HM 162
Keranjang saringan sebagai perangkap sedimen, untuk dimasukkan ke dalam tangki air di bawah elemen keluaran HM 162
Pompa dengan sistem pipa untuk mengangkut campuran air/pasir dari perangkap ke umpan sedimen
Umpan sedimen langsung ke bagian percobaan
Ketinggian umpan sedimen di atas dasar saluran dapat divariasikan
Pengambilan sedimen dari saluran menggunakan saringan pada tangki air kedua
HM 162 dapat diperluas dengan HM 162.71 kapan saja
3. Data Teknis
Pompa
Konsumsi daya: 1,1 kW
Laju aliran maks.: 36 m³/jam
Tinggi maks.: 11 m
Keranjang saringan
Ukuran lubang: 0,3 mm (49 mesh)
Kapasitas: sekitar 120L
Saringan untuk menghilangkan sedimen
ukuran lubang: 0,3mm (49mesh)
400V, 50Hz, 3 fase
400V, 60Hz, 3 fase; 230V, 60Hz, 3 fase
