TB230126S32 Modul Penyimpanan Kontrol Cartesian Trainer Peralatan Pelatihan Mekatronika Peralatan Didaktik Peralatan Pelatihan Kejuruan

1. Pengenalan Produk
1.1 Deskripsi Produk

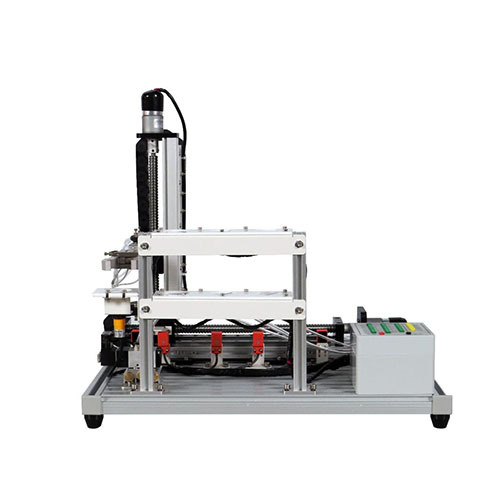

Modul Penyimpanan Kontrol Kartesius TB230126S32 adalah peralatan pengajaran otomatis canggih yang mengadopsi struktur manipulator koordinat persegi panjang dan dirancang khusus untuk mekatronika, kontrol otomasi, dan jurusan lainnya di perguruan tinggi dan sekolah kejuruan. Peralatan ini mengintegrasikan transmisi presisi, deteksi cerdas, dan teknologi kontrol otomasi, serta mewujudkan identifikasi cerdas, pemosisian presisi, dan fungsi penyimpanan material yang optimal melalui pemrograman PLC.
Modul ini mengadopsi desain sistem koordinat Kartesius dan terdiri dari sistem transmisi presisi sumbu X/Y, mekanisme gripper pneumatik, dan unit penyimpanan cerdas. Peralatan ini dilengkapi dengan 6 silo standar, yang mewujudkan pemosisian spasial tiga dimensi material melalui hubungan sumbu ganda, dan algoritma penyimpanan prioritas bawaan dapat secara otomatis mengoptimalkan posisi penyimpanan material. Modul ini cocok untuk pengajaran dan praktik teknologi industri modern seperti pergudangan otomatis dan penyortiran cerdas. 1.2 Fitur Produk
Pemosisian presisi tinggi:
Kontrol servo sumbu ganda
Akurasi pemosisian berulang ±0,5 mm
Dilengkapi dengan 4 sensor posisi untuk memastikan pemosisian yang akurat
Aman dan andal:
Perlindungan batas ganda (mekanik + elektrik)
Desain tegangan aman 24V
Keunggulan pengajaran:
Desain struktur transparan
Antarmuka pemrograman modular

2. Spesifikasi Teknis
Parameter teknis dasar
Tegangan kerja DC 24V
Tekanan sumber udara 0,4 MPa~0,6 MPa (diperlukan pompa udara eksternal)
Parameter tampilan peralatan
Dimensi 560 mm*457 mm*530 mm
Berat ≤20 kg
3. Nama Komponen Produk dan Fungsi Pendahuluan
3.1 Bodi utama produk
No. Nama Jumlah
1 Motor roda gigi 2
2 Gripper pneumatik 1
3 Sensor 1
4 Katup solenoid 1
5 Unit penyimpanan 1
6 Sensor posisi 6
7 Kotak sambungan 1
3.2 Aksesori produk
No. Nama Jumlah 1 Kabel sinyal 25 inti 2
2 Pipa udara (3 m) 1
3 Blok material 7
4 Flashdisk USB 1
5 Kabel listrik pengaman 2 mm (hijau, 100 cm) 23
6 Kabel listrik pengaman 2 mm (kuning, 100 cm) 6
7 Kabel listrik pengaman 2 mm (hitam, 100 cm) 1
8 Kabel listrik pengaman 2 mm (merah, 100 cm) 1
4. Daftar Eksperimen Pengajaran Produk
(1) Pengoperasian dasar dan penggunaan peralatan
