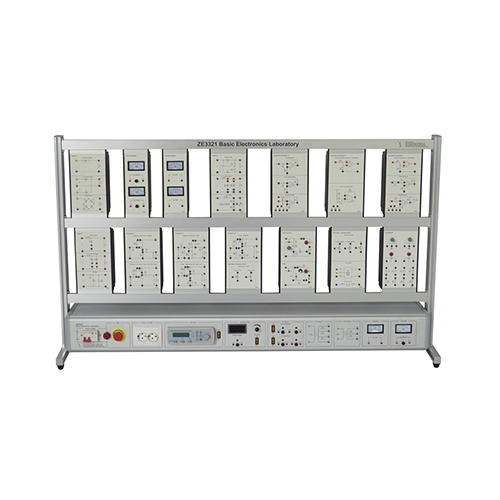

ZE3321 Laboratorium Elektronika Dasar, Meja Pelatihan Sekolah, Peralatan Laboratorium Sekolah, Peralatan Pelatihan Listrik PendidikanI. Gambaran Umum Produk
1.1 Gambaran Umum
Perangkat pelatihan praktis ini mencakup berbagai eksperimen elektronik untuk mengembangkan pengetahuan dan keterampilan siswa, dan cocok untuk pengajaran dan pelatihan keterampilan serta penilaian di jurusan terkait di perguruan tinggi vokasi, sekolah teknik, sekolah kejuruan menengah, dan sekolah teknik.
1.2 Fitur
1. Platform pelatihan menggunakan struktur rangka kolom aluminium, dan catu daya terintegrasi dan terpasang, sehingga aman dan nyaman digunakan serta tidak mudah rusak.
2. Kotak gantung rangkaian unit dikonfigurasi sepenuhnya dan dapat digunakan secara kombinasi, dan konten koreksi dan pelatihan lengkap.
3. Kotak gantung unit yang relevan dapat diatur secara fleksibel untuk subjek eksperimen guna memenuhi kebutuhan pengguna yang berbeda.
4. Platform pelatihan memiliki sistem perlindungan keselamatan yang baik.
II. Parameter Kinerja
Daya masukan: satu fasa tiga kawat 220V±10% 50Hz
Ukuran: 1650mm*450mm*990mm
Berat:<64kg
Kondisi kerja: Suhu sekitar: -10℃～+40℃
Kelembaban relatif: <85% (25℃)
III. Daftar Komponen
3.1 Bagian Utama
Nomor Nama
1 Kotak gantung Dioda No. 1
2 Kotak gantung Ammeter
3 Kotak gantung Voltmeter
4 Kotak gantung Dioda No. 3
5 Kotak Gantung Penguat Operasional No. 1
6 Kotak gantung Penguat Operasional No. 3
7 Kotak gantung Penguat Operasional No. 2
8 Kotak gantung Dioda No. 2
9 Kotak Gantung Transistor No. 1
10 Kotak Gantung Transistor No. 2
11 Kotak gantung Transistor No. 3
12 Kotak gantung Thyristor dua arah
13 Kotak gantung Transistor efek medan
14 Beban Kotak Gantung
3.2 Bagian Kotak Daya
Nomor Nama
1 Pemutus sirkuit 2P dengan perlindungan kebocoran
2 Lampu indikator merah
3 Tombol darurat
4 Soket Eropa
5 Generator sinyal
6 Tombol sakelar
7 Voltmeter
8 Kenop pengaturan
9 Lampu indikator
10 Sekering
11 Tombol sakelar
12 Modul daya DC 12V
13 Modul keluaran AC
14 Modul keluaran AC
15 Modul daya DC 5V
16 Voltmeter
17 Ammeter
3.3 Aksesoris
Nomor Nama Jumlah
1 Kabel listrik 2mm 50CM hitam 10
2 Kabel listrik 2mm 100CM merah 10
3 Kabel listrik 2mm 100CM biru 5
4 Kabel listrik 2mm 100CM hitam 5
5 Kabel listrik 2mm 100CM kuning 5
6 Multimeter 1
7 Sekering 0.1A 5*20 6
8 Sekering 0.5A 5*20 6
9 Tabung sekering 3A 5*20 10
10 Kabel osiloskop 1
11 Kabel listrik 2mm kepala penjepit hitam 1
12 Kabel listrik 2mm kepala penjepit merah 1
IV. Daftar Percobaan
Percobaan 1 Percobaan penyearahan setengah gelombang
Percobaan 2 Percobaan penyearahan gelombang penuh
Percobaan 3 Percobaan penyearah jembatan
Percobaan 4 Rangkaian penguat kolektor umum
Percobaan 5 Percobaan rangkaian penjepit maju
Percobaan 6 Percobaan rangkaian diferensial
Percobaan 7 Percobaan rangkaian pengintegrasi
Percobaan 8 Percobaan rangkaian penjumlahan
Percobaan 9 Percobaan transistor efek medan tipe N
Percobaan 10 Percobaan rangkaian tegangan kali lipat
Percobaan 11 Percobaan rangkaian paralel dioda Zener (regulator)
Percobaan 12 Percobaan rangkaian seri dioda Zener (regulator)
Percobaan 13 Percobaan rangkaian thyristor satu arah
Percobaan 14 Percobaan rangkaian dioda dan triac dua arah
Percobaan 15 Percobaan rangkaian pembatas satu arah
Percobaan 16 Percobaan rangkaian penguat basis umum
Percobaan 17 Percobaan rangkaian penguat emitor umum
Percobaan 18 Umum Percobaan rangkaian penguat bias stabil tegangan emitor
Percobaan 19 Percobaan rangkaian penguat pembagi tegangan kolektor umum
Percobaan 20 Percobaan rangkaian deteksi perpotongan nol
Percobaan 21 Percobaan rangkaian deteksi bukan perpotongan nol
Percobaan 22 Percobaan rangkaian osilasi
