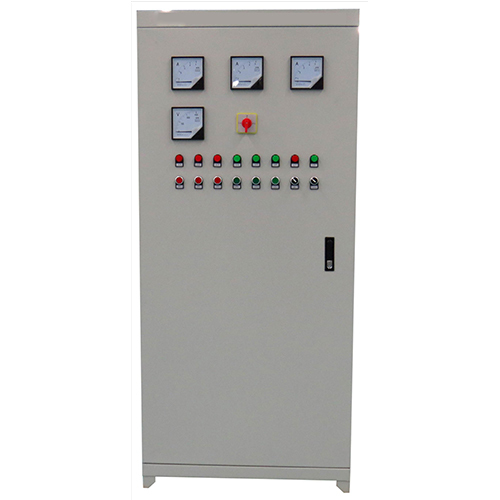

ZE3305 Peralatan Meja Kerja Pengajaran Pelatihan Sirkuit Traksi dan Penerangan Listrik Dasar, Teknologi Pendidikan, Peralatan Pelatihan Listrik1. Gambaran Umum Produk
1.1 Gambaran Umum
Produk ini digunakan dalam pelatihan teknisi listrik (termasuk teknisi listrik tingkat dasar, menengah, dan lanjutan). Kabinet penilaian teknisi listrik menggunakan rangkaian penerangan. Pengoperasian aktual rangkaian kontrol listrik motor listrik merupakan pelatihan keterampilan yang sangat penting. Hal ini juga diperlukan untuk semua tingkat praktisi teknisi listrik. Isi penguasaan juga merupakan isi ujian dan penilaian yang ditetapkan oleh Kementerian Tenaga Kerja untuk “Standar Tingkat Teknologi Listrik” dan “Sertifikat Operasi Listrik”. Perangkat penilaian dan evaluasi pelatihan teknisi listrik umum mencakup eksperimen dan operasi praktis seperti rangkaian penerangan dan rangkaian kontrol penggerak listrik. Pengkabelan dan item lainnya. Untuk mengembangkan keterampilan dasar dan keterampilan pengkabelan siswa dalam praktik, kabinet laboratorium teknisi listrik sangat memperkaya isi pengajaran magang di kelas, meningkatkan kualitas pengajaran magang, dan memungkinkan siswa untuk dengan cepat menguasai keterampilan operasi praktis dan mempraktikkan keterampilan pengkabelan, sehingga pelatihan dan magang dapat dilakukan. Operasi ini beralih ke bidang baru, yang cocok untuk pengajaran dan penilaian pelatihan keterampilan di perguruan tinggi kejuruan, sekolah kejuruan, sekolah kejuruan menengah, dan sekolah teknik.
1.2 Fitur
(1)Menggunakan posisi ruang dua sisi, kabinet dilengkapi dengan meteran watt-jam satu fasa, lampu neon, lampu pijar, sakelar kontrol ganda, sakelar kontrol suara dan cahaya, sakelar sentuh, soket, dll., dan peralatan listrik yang dibutuhkan untuk menyelesaikan berbagai rangkaian penerangan. Mengontrol berbagai peralatan listrik tegangan rendah, seperti pemutus sirkuit kebocoran, sekering, transformator arus, kontaktor, relai perantara, relai waktu, relai termal, sakelar perjalanan, tombol, lampu sinyal, sakelar transfer, voltmeter, ammeter, dan meteran watt-jam tiga fasa empat kawat, dll. Untuk memperpanjang masa pakai peralatan listrik dan mengurangi konsumsi material, kontak peralatan listrik dihubungkan ke terminal, dan siswa hanya perlu memasang kabel dan berlatih pada terminal untuk memastikan daya tahan komponen listrik. Kabinet pelatihan teknis juga dilengkapi dengan motor bantu, yang dapat digunakan untuk berbagai percobaan.
(2) Motor tersebut lengkap dan dapat digunakan secara kombinasi untuk melengkapi isi pelatihan berbagai mata kuliah.
(3) Platform pelatihan memiliki sistem perlindungan keamanan yang baik.
2 Parameter Kinerja
(1) Daya masukan: sistem tiga fasa lima kawat 380V±10% 60Hz
(2) Dimensi: 720mm × 550mm × 1800mm
(3) Kapasitas mesin: <1,5KVA
(4) Berat: <150kg
(5) Kondisi kerja: suhu lingkungan -10 ° C ~ +40 ° C Kelembaban relatif <85% (25 ° C)
3 Daftar Percobaan
Pelatihan Kontrol Listrik
Percobaan 1 Kontrol start langsung motor asinkron tiga fasa
Percobaan 2 Rangkaian kontrol jog kontaktor motor asinkron tiga fasa
Percobaan 3 Rangkaian kontrol penguncian otomatis kontaktor motor asinkron tiga fasa
Percobaan 4 Rangkaian kontrol manual start penurunan resistansi string stator motor asinkron tiga fasa
Percobaan 5 Rangkaian kontrol otomatis start penurunan resistansi string stator motor asinkron tiga fasa
Percobaan 6 Rangkaian kontrol otomatis start Y-△
Percobaan 7 Kontrol maju dan mundur motor asinkron tiga fasa pengunci otomatis kontaktor
Percobaan 8 Kontrol positif dan negatif kontaktor motor tiga fasa pengunci otomatis tombol
Percobaan 9 Kontrol maju dan mundur motor asinkron tiga fasa pengunci otomatis ganda
Percobaan 10 Rangkaian kontrol start step-down satu arah dan pengereman mundur motor asinkron tiga fasa
Percobaan 11 Kontrol Pengereman Dinamis Motor Asinkron Tiga Fasa
Percobaan 12 Kontrol sekuensial motor asinkron tiga fasa
Percobaan 13 Kontrol jarak jauh dan lokal motor asinkron tiga fasa
Percobaan 14 Rangkaian kontrol start jog maju dan mundur motor asinkron tiga fasa
Percobaan 15 Jalur kontrol perjalanan pulang pergi otomatis meja kerja
Percobaan 16 Rangkaian kontrol jog otomatis dengan jog
Percobaan 17 Rangkaian kontrol penghubung spindel dan motor pengumpan mesin penggiling universal X62W
Percobaan 18 Rangkaian kontrol mesin bubut C620
Percobaan 19 Rangkaian kontrol blok listrik
Percobaan 20 Rangkaian kontrol start motor satu arah Pelatihan rangkaian penerangan
Percobaan 21 Jalur kontrol lampu pijar
Percobaan 22 Rangkaian kontrol lampu neon
Laboratorium 23 Kontrol Saklar Sentuh Jalur Lampu Pijar
Percobaan 24 Kontrol saklar suara jalur lampu pijar tangga
Percobaan 25 Kontrol saklar suara jalur lampu pijar tangga
Percobaan 26 Jalur instalasi meter watt-jam satu fasa
Percobaan 27 Instalasi meter watt-jam tiga fasa empat kawat (tipe langsung)
Percobaan 28 Instalasi meter watt-jam tiga fasa empat kawat (induktansi bersama)
Percobaan 29 Rangkaian instalasi voltmeter dan amperemeterr
Eksperimen 300.000 rpm sakelar dan voltmeter untuk mengukur rangkaian kabel tegangan saluran tiga fasa
Eksperimen 31 Pengkabelan soket lima lubang
Eksperimen 32: Transformator arus menggunakan pengkabelan arus
Laboratorium 33 Transformator arus ganda terhubung ke rangkaian bintang tidak lengkap
Eksperimen 34 Tiga transformator arus terhubung ke rangkaian bintang
Eksperimen 35 Pengkabelan Koneksi Diferensial Transformator Arus Ganda
Eksperimen 36: Tiga transformator arus terhubung ke saluran segitiga
