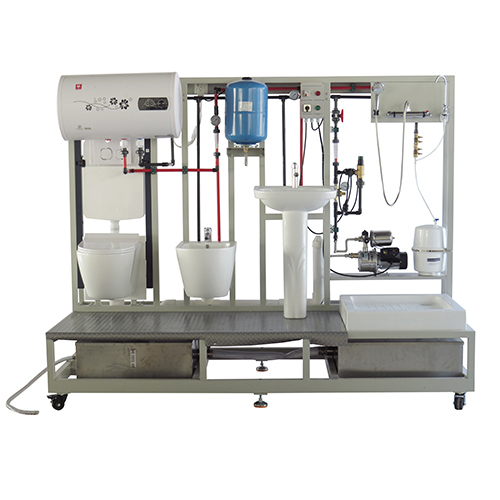

ZF0315 Bangku Perakitan untuk Instalasi Hidrosanitasi Peralatan Didaktik Peralatan Pendidikan Kejuruan Peralatan Laboratorium Mekanika Fluida

I. Gambaran Umum Produk
Gambaran Umum: Berbagai perlengkapan sanitasi, keran, dan instrumen ditempatkan pada rangka untuk memungkinkan peserta didik mengukur aliran, konsumsi, dan tekanan, membentuk dan mengubah bentuk jaringan hidrolik, mengontrol dan mengatur instalasi.
Fitur: Strukturnya sederhana dan jelas. Dilengkapi dengan tangki penyimpanan air dan tangki tekanan untuk memastikan volume air dan tekanan air yang cukup selama penggunaan. Toilet dan bidet yang dipasang di dinding dipasang di udara, yang memudahkan pembersihan higienis. Bantalan anti selip ditempelkan pada permukaan untuk mencegah pengguna tergelincir karena air. Peralatan ini dilengkapi dengan pengukur tekanan dan pengukur aliran transparan, yang memudahkan pengguna untuk melihat aliran air dan nilai tekanan kapan saja. Dilengkapi dengan kotak kontrol daya tahan air dan dipasang di bagian atas jauh dari sumber air, sangat mencegah risiko masuknya air dan sengatan listrik. Selain itu, peralatan ini dilengkapi dengan dua tangki air berkapasitas besar, sebuah tangki penyimpanan air dan sebuah tangki air limbah, yang dapat sangat menjamin konsumsi air.
II. Parameter Kinerja
Daya masukan: AC220V
Berat: 550KG
Kondisi kerja: bekerja di bawah catu daya AC220V, dan suhu tidak boleh lebih rendah dari nol untuk mencegah pipa membeku dan retak.
Ukuran: 2660*1180*2000

III. Daftar Komponen
Bagian Utama:
Nomor Nama Komponen
1 Pemanas air listrik 80L
2 Toilet yang dipasang di dinding
3 Tangki diafragma 24L
4 Tangki ekspansi sanitasi 8L
5 Bidet yang dipasang di dinding
6 Wastafel
7 Set pancuran
8 Baki pancuran berdiri bebas
9 Supercharger
10 Tangki air
11 Tangki air limbah
12 Pengukur aliran
13 Pengukur tekanan
14 Badan bangku perakitan untuk instalasi sanitasi air
15 Kotak Daya Tahan Air Pemanas Air Listrik 80L
Bagian kotak daya:
Nomor Nama
1 Pemutus sirkuit 2P dengan perlindungan kebocoran
2 Lampu indikator merah 220V
3 Lampu indikator hijau 220V
4 Sakelar beban
Bagian komponen:
Nomor Nama
Komponen 1 Pemanas air
Komponen 2 Tangki diafragma
Komponen 3 Tangki ekspansi sanitasi
Komponen 4 Pengukur tekanan tabung Bourdon
Komponen 5 Rotameter
Komponen 6 Supercharger
IV. Daftar Percobaan
Percobaan 1 Percobaan pengujian suhu pemanasan pemanas air listrik
Percobaan 2 Percobaan pengujian tekanan tangki diafragma
Percobaan 3 Percobaan perubahan rotameter
Percobaan 4 Simulasi perlindungan terhadap sengatan listrik pada pemanas air listrik
