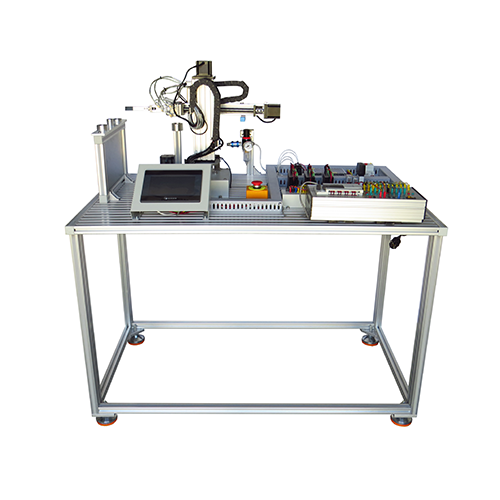

ZM3210 Peralatan Pelatihan Mekatronika Meja Kerja Penelitian API Peralatan Didaktik Peralatan Pelatihan Kejuruan1. Ikhtisar Produk
1.1 Ikhtisar
Perangkat pelatihan ini terutama terdiri dari berbagai jenis sensor industri, unit kontrol pneumatik, sakelar listrik, pengontrol logika terprogram PLC, antarmuka manusia-mesin, dll. Platform mekanis untuk peralatan mekatronika yang terdiri dari stasiun kerja lainnya. Melalui eksperimen yang relevan, Anda dapat memahami karakteristik pengoperasian aktuator sistem pneumatik. Berdasarkan sistem kontrol gerak Mitsubishi PLC, layar sentuh dan metode komunikasi PLC, dll., siswa dapat mengembangkan pengetahuan dan keterampilan yang sesuai, cocok untuk sekolah kejuruan tinggi, kejuruan, kejuruan menengah, dan sekolah teknik. Penilaian pengajaran dan pelatihan keterampilan.
1.2 Fitur
(1) Platform pelatihan menggunakan pelat dasar paduan aluminium untuk membangun platform pelatihan, dan bagian bawahnya memiliki kaki yang dapat disesuaikan ketinggiannya, yang mudah disesuaikan dan memiliki struktur yang stabil. Setiap modul aktuator ditempatkan pada pelat dasar, yang mudah digunakan dan tidak mudah rusak.
(2) Unit kontrol PLC mengadopsi mode kotak gantung. Catu daya dan titik input/output PLC dihubungkan ke panel melalui terminal pengaman, dan kabel eksperimen dihubungkan melalui jalur uji K2, yang aman dan andal.
(3) Modul ini mengintegrasikan teknologi seperti teknologi mekanik (termasuk teknologi pneumatik), teknologi sensor, kontrol PLC, dan jaringan komunikasi secara organik, yang mencerminkan karakteristik proses produksi manufaktur modern. Struktur keseluruhannya terbuka dan dapat dilepas, sehingga modul dapat dengan mudah diganti. Isi modul ditentukan berdasarkan prinsip fungsi produktif dan fungsi pembelajaran terintegrasi, sehingga modul yang dibutuhkan dapat dengan mudah dipilih selama pelatihan atau kompetisi.
(4) Terminal I/O modul PLC pada stasiun master dan slave perangkat pelatihan dan penilaian terhubung ke berbagai sakelar perintah, sakelar fotolistrik, sensor, dan elemen indikator melalui blok terminal. 2. Parameter kinerja
(1) Catu daya input: AC220V ± 10% 50Hz, tiga kawat fase tunggal
(2) Dimensi: 1250mm×760mm×1340mm
(3) Kapasitas total: <1,5KVA
(4) Berat: <100kg
(5) Kondisi kerja: suhu sekitar -10℃～+40℃, kelembapan relatif <85% (25℃)
3. Daftar Komponen
3.1 Unit Input Daya
Terminal input daya ditempatkan di area distribusi daya pada platform pelatihan, dan dialiri daya melalui steker Eropa, sementara total daya sistem dikontrol melalui pemutus arus bocor.
3.2 Meja Pelatihan
(1) Platform pelatihan terdiri dari pelat dasar paduan aluminium, dengan kaki yang dapat diatur ketinggiannya di bagian bawah, yang memudahkan pengaturan ketinggian, kokoh dalam struktur, dan tampak elegan. (2) Aksesori
Dari kiri ke kanan adalah disk U, kabel jaringan, dan kabel pemrograman PLC
Blok
Kompresor udara
4. Daftar percobaan
(1) Percobaan debugging mekanisme operasi pneumatik yang dikendalikan oleh katup solenoid
(2) Percobaan instalasi perangkat lunak program MITSUBISHI
(3) Percobaan konfigurasi dan program perangkat lunak program Mitsubishi
(4) Percobaan program sederhana PLC Mitsubishi
(5) Percobaan komunikasi antara PLC Mitsubishi dan layar sentuh HMI Weiluntong
(6) Percobaan kendali gerak motor stepper PLC Mitsubishi
(7) Percobaan pemosisian lengan robot (manipulator) tiga sumbu yang dikendalikan PLC Mitsubishi
(8) Percobaan penyelesaian dan perakitan lengan robot (manipulator) yang dikendalikan PLC Mitsubishi
(9) Percobaan uji sinyal sensor sistem kendali gerak manipulator
(10) Menjalankan percobaan secara otomatis
