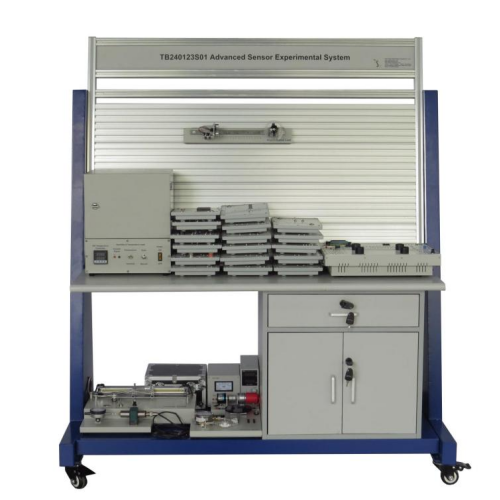

TB240123S01 Sistem Eksperimen Sensor Canggih Laboratorium Pendidikan Meja Kerja Pelatih Kejuruan Peralatan Pelatihan ListrikI. Ikhtisar Produk
1.1 Ikhtisar
Sistem eksperimen sensor canggih adalah peralatan eksperimen terintegrasi yang digunakan untuk penelitian dan pengajaran, yang dapat mensimulasikan dan mendeteksi berbagai fenomena dan parameter fisika, seperti suhu, tekanan, kelembapan, dll. Sistem ini biasanya mencakup sensor, peralatan akuisisi data, dan perangkat lunak analisis data, yang dapat memantau dan menganalisis kondisi objek eksperimen secara real-time. Dalam penelitian dan pengajaran ilmiah, sistem eksperimen sensor canggih sangat penting untuk mengeksplorasi mekanisme di bidang terkait, mengembangkan teknologi deteksi baru, serta meningkatkan kinerja dan keamanan peralatan.
1.2 Fitur
(1) Platform pelatihan mengadopsi struktur rangka profil aluminium, dan catu daya terintegrasi serta terpasang, yang aman, nyaman, dan tidak mudah rusak.
(2) Platform ini mengintegrasikan berbagai sensor dan unit pemrosesan data, serta dapat mengukur dan menganalisis berbagai besaran fisika dalam satu platform.
(3) Modul sensor dapat diganti atau ditambahkan sesuai kebutuhan untuk memenuhi berbagai kebutuhan eksperimen.
(4) Cocok untuk demonstrasi pengajaran maupun penelitian ilmiah, dan dapat membantu mahasiswa dan peneliti lebih memahami dan menguasai teknologi sensor. (5) Platform pelatihan memiliki sistem perlindungan keselamatan yang baik. II. Parameter Kinerja
Daya input: fase tunggal tiga kawat 220V±10%, 50Hz
Dimensi: 1400mm*700mm*1660mm
Berat: sekitar 200kg
Kondisi kerja: suhu sekitar -10℃～+40℃, kelembapan relatif <85% (25℃)
III. Daftar Komponen dan Pendahuluan Terperinci
3.1 Bagian Utama
Nomor Nama
1 Rangka
2 Kotak beban suhu dan kelembapan
3 Modul beban
4 Roda universal
5 Modul beban
6 Modul kontrol
7 Modul daya
3.2 Bagian Kotak Daya
Nomor Nama
1 Sistem MCU
2 Voltmeter
3 Modul pemilihan mode
4 Speaker
5 Port sinyal MCU
6 Terminal ground GND
7 Port USB tipe B
8 Terminal keluaran daya DC
9 Port keluaran daya DC
10 Sakelar empat posisi
11 Konverter analog-ke-digital
12 Konverter analog-ke-digital
13 Tetap Basis
14 Penguat instrumen
15 Rangkaian diferensial
16 Komparator
17 Potensiometer
3.3 Aksesori
Nomor Nama Jumlah
1 Kabel listrik 2mm 100CM merah 10
2 Kabel listrik 2mm 100CM biru 10
3 Kabel listrik 2mm 100CM hitam 10
4 Kabel listrik Eropa dua lubang, model herringbone, 16A 3*1,5 persegi 3500W, 1,8 meter 2
5 Magnet 50*25*5 1
6 Kit perkakas listrik Berisi 17 perkakas 1
7 Catu daya yang dapat disesuaikan, catu daya teregulasi MCH-K-3203D 32V3A sasis kecil, input: AC220V, output: 0 hingga 30V/3A 1
8 Kapas alkohol (kemasan dalam bahasa Inggris) 1
9 Probe termokopel tipe-K 1
10 Probe sensor suhu PT100 1
11 Probe sensor kelembapan 1
12 Remote control 1
13 Kabel penghubung 5-inti 1
14 Kabel penghubung 6-inti 1
15 Kabel penghubung 7-inti 1
16 Set beban standar 2×50g, 2×100g, 1×200g, 1×500g, 2×1Kg, 1×2Kg 1
17 Kabel penghubung USB Port persegi USB + printer (tipe B) 1,5 meter 1
18 Kotak aluminium untuk beban 1
19 CD perangkat lunak 1
20 Kabel penghubung sensor (8-inti di satu ujung, sensor di ujung lainnya) 1
21 Pengunduh mikrokontroler AT USB-ISP (kabel unduh USB-ISP dengan housing) 1
22 Probe sensor AD 590 1
V. Daftar Eksperimen
Eksperimen 1 Pengukuran dan karakteristik fotodioda
Eksperimen 2 Eksperimen pengukuran sensor fotolistrik tipe-U
Eksperimen 3 Eksperimen pengukuran sensor magnetik
Eksperimen 4 Pengukuran Percobaan sensor piroelektrik
Percobaan 5 Pengukuran dan karakteristik termistor
Percobaan 6 Percobaan pengukuran sakelar pegas
Percobaan 7 Percobaan pengukuran sensor kemiringan
Percobaan 8 Percobaan pengukuran sakelar batas
Percobaan 9 Percobaan pengukuran sakelar merkuri
Percobaan 10 Percobaan pengukuran sakelar getar
Percobaan 11 Tinjauan umum dan prinsip kerja mikrofon kondensor
Percobaan 12 Percobaan pengukuran speaker dinamis
Percobaan 13 Percobaan uji sensor alkohol
Percobaan 14 Percobaan uji sensor AD 590
Percobaan 15 Percobaan uji sensor termokopel tipe-K
Percobaan 16 Percobaan uji sensor suhu PT100
Percobaan 17 Percobaan uji sensor kelembapan
Percobaan 18 Percobaan uji modul penimbangan
Percobaan 19 Percobaan uji beban ringan
Percobaan 20 Percobaan uji modul penghitung
Percobaan 21 Percobaan uji modul skala linier
Percobaan 22 Percobaan uji modul kendali jarak jauh multi-saluran
Percobaan 23 Modul ultrasonik Percobaan uji
Percobaan 24 Percobaan uji sensor tekanan
Percobaan 25 Percobaan uji modul VFC
Percobaan 26 Percobaan uji modul FVC
Percobaan 27 Percobaan uji modul sensor inframerah
Percobaan 28 Percobaan uji sensor asap
Percobaan 29 Penggunaan perangkat lunak
Percobaan 30 Percobaan uji sensor LVDT
