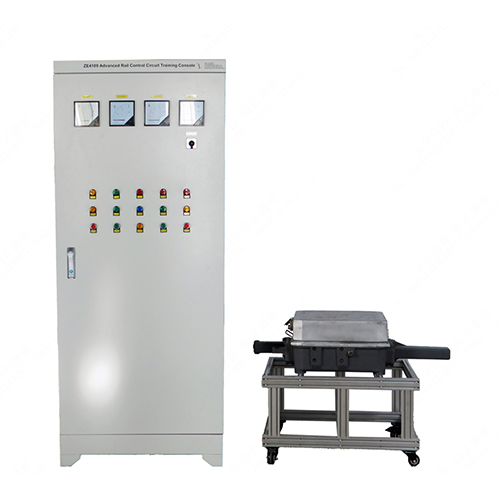

ZE4109 Konsol Pelatihan Sirkuit Kontrol Kereta Api Tingkat Lanjut, Meja Pelatihan Sekolah, Meja Kerja Pelatihan Kejuruan, Peralatan Pelatihan ListrikI. Gambaran Umum Produk
1.1 Gambaran Umum
Produk ini menggunakan relai pengaman seri AX untuk desain yang optimal. Berdasarkan karakteristik mesin sakelar Siemens S700K, produk ini mewujudkan konstruksi pelatihan sirkuit jalur percepatan S700K. Produk ini praktis, fleksibel dalam aplikasi, dan sangat andal. Ini adalah peralatan listrik pilihan untuk pelatihan profesional transportasi kereta api.
Dengan pesatnya perkembangan kereta api listrik dan transportasi kereta api perkotaan di negara kita, untuk memenuhi kebutuhan peningkatan kecepatan, mesin sakelar pengatur kecepatan AC S700K memperkenalkan peralatan dan teknologi dari Siemens di Jerman, dan mesin sakelar pengatur kecepatan AC S700K yang telah diadaptasi dan ditingkatkan dengan cepat menggantikan mesin sakelar pengatur kecepatan DC ZD6 sebelumnya. Mesin sakelar S700K digunakan pada jalur-jalur utama di dalam negeri.
Mesin sakelar listrik S700K adalah aktuator dari sistem kontrol jalur. Sirkuit jalur percepatan yang dipasangkan dengan S700K terutama dibagi menjadi tiga bagian, yaitu sirkuit kontrol jalur dalam ruangan, sirkuit aksi jalur, dan sirkuit indikasi jalur, total lima sirkuit kawat, dan kontaktor dalam dan luar ruangan masing-masing memiliki 5 kabel.
1.2 Fitur
Produk ini mengadopsi struktur kabinet berdasarkan aplikasi lapangan dan dikombinasikan dengan karakteristik pengajaran aktual. Produk ini mengintegrasikan tiga bagian sirkuit kontrol S700K ke dalam satu kabinet untuk mewujudkan semua fungsi sirkuit jalur pengatur kecepatan. Pada saat yang sama, produk ini juga memusatkan sirkuit listrik pada 6502 untuk membentuk sirkuit kombinasi listrik yang lengkap, yang memungkinkan siswa untuk memiliki pemahaman keseluruhan tentang sirkuit kontrol jalur, menguasai prinsip kerja sirkuit kontrol jalur, dan dengan terampil melakukan koneksi sirkuit terkait dan pemecahan masalah. Produk ini dilengkapi dengan catu daya kontrol, catu daya tampilan, instruksi DB, instruksi FB, instruksi HD, tampilan status terkait, tegangan, loop pengukuran arus, dll., yang mencakup konten: DBQ, BHJ, 1DQJ, 1DQJF, 2DQJ, DBJ, FBJ, QDJ, SJ, RC, dll.
II. Parameter Kinerja
2.1 Parameter Teknis
Parameter catu daya: tiga fase lima kawat AC 380V ±10% 60Hz
2.2 Dimensi dan Berat
Ukuran1: 840mm x 720mm x 1970mm
Berat1: <173kg
Ukuran2: 1250mm x 550mm x 780mm
Berat2: <150kg
III. Daftar Komponen dan Pengenalan Detail
3.1 Bagian Utama
Nomor Nama
1 Amperemeter DC
2 Voltmeter DC
3 Amperemeter AC
4 Voltmeter AC
5 Sakelar
6 Indikator daya AC
7 Indikator daya AC
8 Indikator daya AC
9 Indikator daya DC
10 Indikator daya DB
11 Indikator relai mobil di jalur yang berdekatan
12 Indikator posisi
13 Indikator posisi empat arah
14 Indikator posisi mundur
15 Indikator relai pemutus
16 Tombol operasi simulasi mobil di jalur
17 Tombol mulai penentuan posisi
18 Indikator BHJ
19 Tombol mulai posisi mundur
20 Tombol operasi simulasi pemutus
3.2 Bagian listrik di dalam kabinet
Nomor Nama
1 Pemutus sirkuit 4P
2 Pemutus sirkuit 2P
3 Pelindung kegagalan fase
4 Relai proteksi
5 Relai mulai sakelar 1
6 Relai pengulang sakelar 1
7 Relai mulai sakelar 2
8 Relai indikasi posisi DBJ
9 Relai indikasi posisi mundur FBJ
10 Relai kendaraan jalur yang berdekatan
11 Relai pemutus QDJ
12 Relai waktu TJ
3.3 Aksesori
Nomor Nama Pengenalan Fungsi
1 Inti sekering 5A Sirkuit proteksi
2 Inti sekering 1A Sirkuit proteksi
IV Daftar Konfigurasi Produk
Nomor Nama Jumlah
1 ZE4109 Konsol Pelatihan Sirkuit Kontrol Rel Tingkat Lanjut 1
2 Mesin sakelar 1
3 Inti sekering 5A 5
4 Inti sekering 1A 5
V. Eksperimen Daftar
Percobaan 1: Uji pengoperasian saat dinyalakan
Percobaan 2: Uji pengoperasian lintasan
