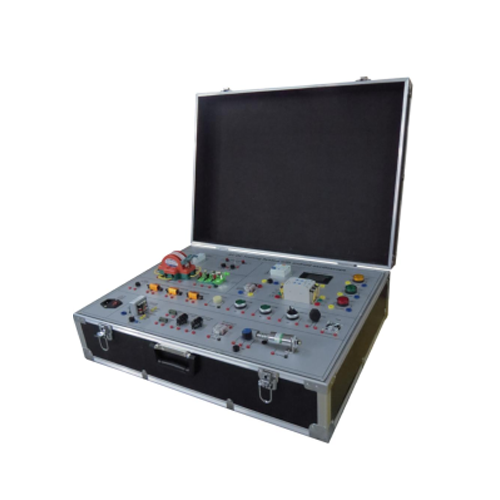

Sistem Pelatihan AC DC ZE3229 Dengan Osiloskop Android Bangku Pelatihan Sekolah Peralatan Laboratorium Sekolah Peralatan Pelatihan Listrik Pendidikan1. Pendahuluan
Sistem pembelajaran kelistrikan AC/DC merupakan solusi portabel dengan ruang pelatihan terbatas, tetapi pelatihan pengetahuan dan keterampilan yang komprehensif tidak boleh dikorbankan!
Karena ukurannya yang kecil, sistem portabel ini dapat diletakkan di meja ruang konferensi, lantai atau meja kerja bengkel, atau hampir di mana saja. Ketika ruang pelatihan yang tersedia harus digunakan untuk mengajarkan topik lain, ukurannya yang ringkas dan rangkanya yang tahan lama juga menyediakan ruang penyimpanan yang aman.
Workstation ini dikombinasikan dengan multimedia yang sangat interaktif untuk mengajarkan prinsip-prinsip dasar sistem kelistrikan AC dan DC untuk catu daya dan kontrol dalam aplikasi industri, komersial, pertanian, dan perumahan. Dengan menggunakan berbagai input, output, dan komponen kelistrikan lainnya, sistem ini dapat meningkatkan keterampilan yang berkaitan dengan industri, termasuk cara mengoperasikan, memasang, merancang, dan memecahkan masalah sirkuit AC dan DC dasar.
Sistem ini menyediakan pengetahuan dan keterampilan yang Anda butuhkan, dengan fleksibilitas yang tak tertandingi!
Siapa pun dapat memperoleh semua jenis pelatihan kelistrikan AC/DC di meja, ruang konferensi, atau hampir di mana saja. Sistem yang ringkas ini membuka area pelatihan di fasilitas Anda yang belum pernah Anda pertimbangkan sebelumnya! Sistem pembelajaran ini memberikan pengetahuan dan keterampilan yang dibangun dengan mencakup topik-topik seperti hukum Ohm dan hukum tegangan Kirchhoff. Kemudian, peserta didik dapat menerapkan pengetahuan aplikasi komponen di dunia nyata. Berdasarkan pengetahuan ini, peserta didik akan meningkatkan keterampilan seperti menggunakan pemutus sirkuit untuk mengoperasikan rangkaian, menghubungkan dan mengoperasikan relai dalam rangkaian, serta menghubungkan dan mengoperasikan relai dasar.
Kursus multimedia ekstensif dalam sistem pembelajaran kelistrikan AC/DC dimulai dari dasar-dasar kelistrikan, kemudian mengembangkan pengetahuan dasar ini dan berlanjut ke topik-topik seperti transformator dan rangkaian kombinasi. Setiap peserta didik menyelesaikan setiap topik baru, mereka akan menggunakan pengetahuan teoretis ini untuk melengkapi keterampilan manual seperti menghubungkan dan mengoperasikan rangkaian yang mengandung resistor, mengukur tegangan dengan multimeter digital, dan memecahkan masalah transformator. Dengan menggabungkan pengetahuan teoretis dan keterampilan praktis, pemahaman peserta didik tentang sistem kelistrikan akan sangat meningkat.
2. Topik Pembelajaran
Rangkaian Dasar
Dasar-Dasar Kelistrikan
Pengukuran Elektronik
Rangkaian Seri dan Paralel
Analisis Rangkaian
Proteksi Rangkaian Peralatan
Induktansi dan Kapasitansi
3 Data Teknis
Koper: Panjang 700 mm, lebar 520 mm, dan tinggi 230 mm
Panel Instalasi:
Sakelar Kontrol Ganda
Sakelar
Sakelar Pemutus Sirkuit
Sakelar Pisau DPDT
Sakelar Pisau SPDT
Transformator Multi-Kontak
Catu Daya 12/24V AC dan DC
Lampu Indikator - 220V AC
Kipas - 24V DC
Solenoid - 24V DC
Buzzer - 12V DC
Tombol - TIDAK
Sakelar Putar - TIDAK
Relai Proteksi: XJ3-D
Relai AC
Relai DC
Sekring
Induktor (47μH 4A)
Resistor 25Ω/25W (2 buah)
Resistor 10Ω/25W
Beban Trafo 220Ω/5W Resistor (2 buah)
Rheostat
Kapasitor elektrolit 250V/100μF (2 buah)
Sekring AC cepat 3A
Pengukur energi listrik - Rentang pengukuran tegangan: AC 80 ~ 260V, rentang pengukuran arus: AC 0 ~ 20A, rentang pengukuran daya: 0 ~ 4,4 kW, rentang pengukuran energi: 0 ~ 9999 kWh
Osiloskop Android: Silakan lihat buku petunjuk untuk metode penggunaan
220 VAC, 60/50 Hz, stopkontak
